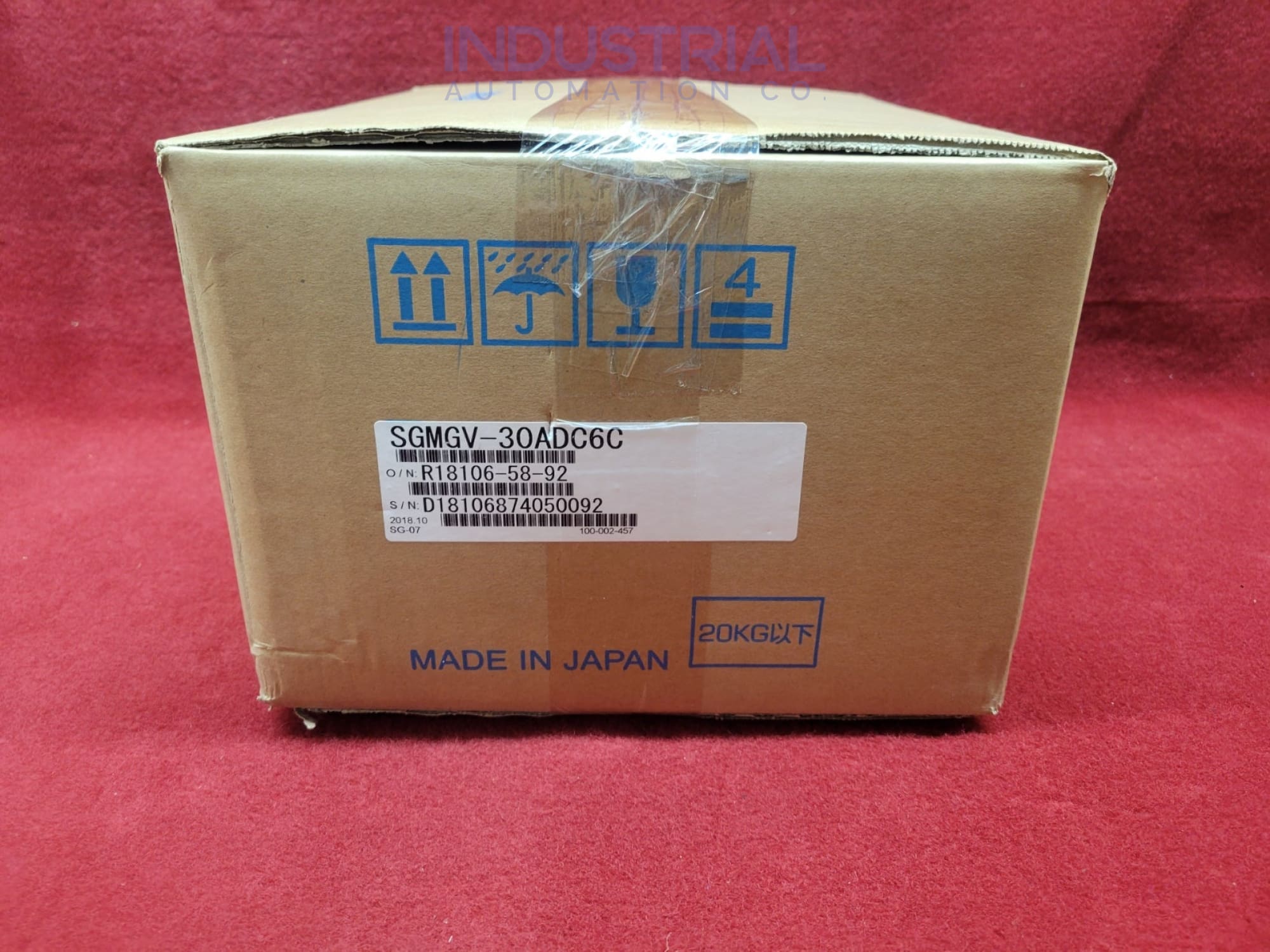

Yaskawa SGMGV-30ADC6C

Yaskawa SGMGV-30ADC6C

Le servomoteur SGMGV-30ADC6C est fabriqué par Yaskawa. Il présente une durée nominale continue. La classe de vibration de ce moteur est V15. La résistance d'isolation est de 500 VDC, 10 MΩ minimum. Il utilise un aimant permanent pour l'excitation. La méthode de montage est à bride. Il a une classe thermique F. Il supporte une tension de 1500 VAC pendant une minute dans la classe 200 V.

Spécifications environnementales et physiques :

L'enceinte du SGMGV-30ADC6C est totalement fermée et auto-refroidie, classée IP67, à l'exception de l'ouverture de l'arbre. Cette classification garantit que le moteur est bien protégé contre la poussière et peut résister à une immersion temporaire dans l'eau. La méthode d'entraînement de ce servomoteur est l'entraînement direct pour assurer une transmission efficace de la puissance. Le sens de rotation est antihoraire avec une référence de marche avant, vu du côté de la charge.

Spécifications du frein de maintien :

Le servomoteur SGMGV-30ADC6C comprend des spécifications spécifiques de frein de maintien. Il présente un couple de maintien de 43,1 Nm. Ce couple de maintien élevé garantit que le moteur peut maintenir sa position avec précision lorsqu'il est éteint, ce qui est crucial pour les applications nécessitant un contrôle précis.

Il supporte un moment d'inertie de charge admissible cinq fois supérieur au moment d'inertie du rotor. Cette capacité permet une flexibilité dans diverses conditions de charge. Il y a une charge radiale admissible de 1470 N (Fr) et une charge axiale admissible de 490 N (Fs). Ces spécifications indiquent la capacité du moteur à supporter des contraintes mécaniques importantes pendant le fonctionnement. La masse du servomoteur est de 13,5 kg, ce qui équilibre les performances avec un poids gérable pour l'installation.

Spécifications générales :

Le servomoteur SGMGV-30ADC6C est conçu pour les applications de haute puissance, et l'une de ses principales spécifications est sa puissance nominale de 2,9 kW. Avec un couple nominal de 18,6 Nm, il peut fournir une force substantielle pour une variété d'opérations mécaniques. Il a un couple de pointe instantané de 45,1 Nm qui permet au moteur de gérer efficacement les demandes soudaines et élevées de couple.

Le courant nominal de ce servomoteur est de 23,8 A, et le courant maximal instantané est de 56 A. Ces valeurs nominales de courant garantissent que le moteur peut fonctionner efficacement dans différentes conditions de charge. La vitesse nominale est de 1500 min-1, avec une vitesse maximale de 3000 min-1. Cette large plage de vitesses offre une polyvalence dans différentes applications.

Il a une constante de couple de 1,70 Nm/A, qui définit la capacité du moteur à convertir efficacement le courant électrique en couple. Le moment d'inertie du rotor sans le frein de maintien est de 46 x 10^-4 kg·m², ce qui indique la réactivité du moteur aux entrées de commande.

La puissance nominale sans frein de maintien est de 75,2 kW/s, ce qui démontre la capacité de délivrance de puissance élevée du moteur. L'accélération angulaire nominale est de 4040 rad/s² sans frein de maintien. Ces vitesses d'accélération soulignent la capacité du moteur à changer rapidement de vitesse, ce qui est essentiel pour les applications dynamiques.

Questions fréquemment posées :

Quelles sont les spécifications de charge et mécaniques de ce servomoteur ?

Le SGMGV-30ADC6C supporte un moment d'inertie de charge admissible cinq fois supérieur au moment d'inertie du rotor. Il peut supporter une charge radiale admissible (Fr) de 1470 N et une charge axiale admissible (Fs) de 490 N, ce qui le rend robuste pour diverses contraintes mécaniques.

Quelle est la puissance nominale du servomoteur SGMGV-30ADC6C ?

Le servomoteur SGMGV-30ADC6C, fabriqué par Yaskawa, a une puissance nominale de 2,9 kW. Cela le qualifie pour les applications de haute puissance dans une variété de situations industrielles qui nécessitent une force et une précision substantielles.

Quel est le couple de maintien du frein de maintien du SGMGV-30ADC6C ?

Le frein de maintien du servomoteur SGMGV-30ADC6C présente un couple de maintien de 43,1 Nm. Ce couple de maintien élevé assure un maintien précis de la position lorsque le moteur est éteint, essentiel pour les applications nécessitant un contrôle précis.
