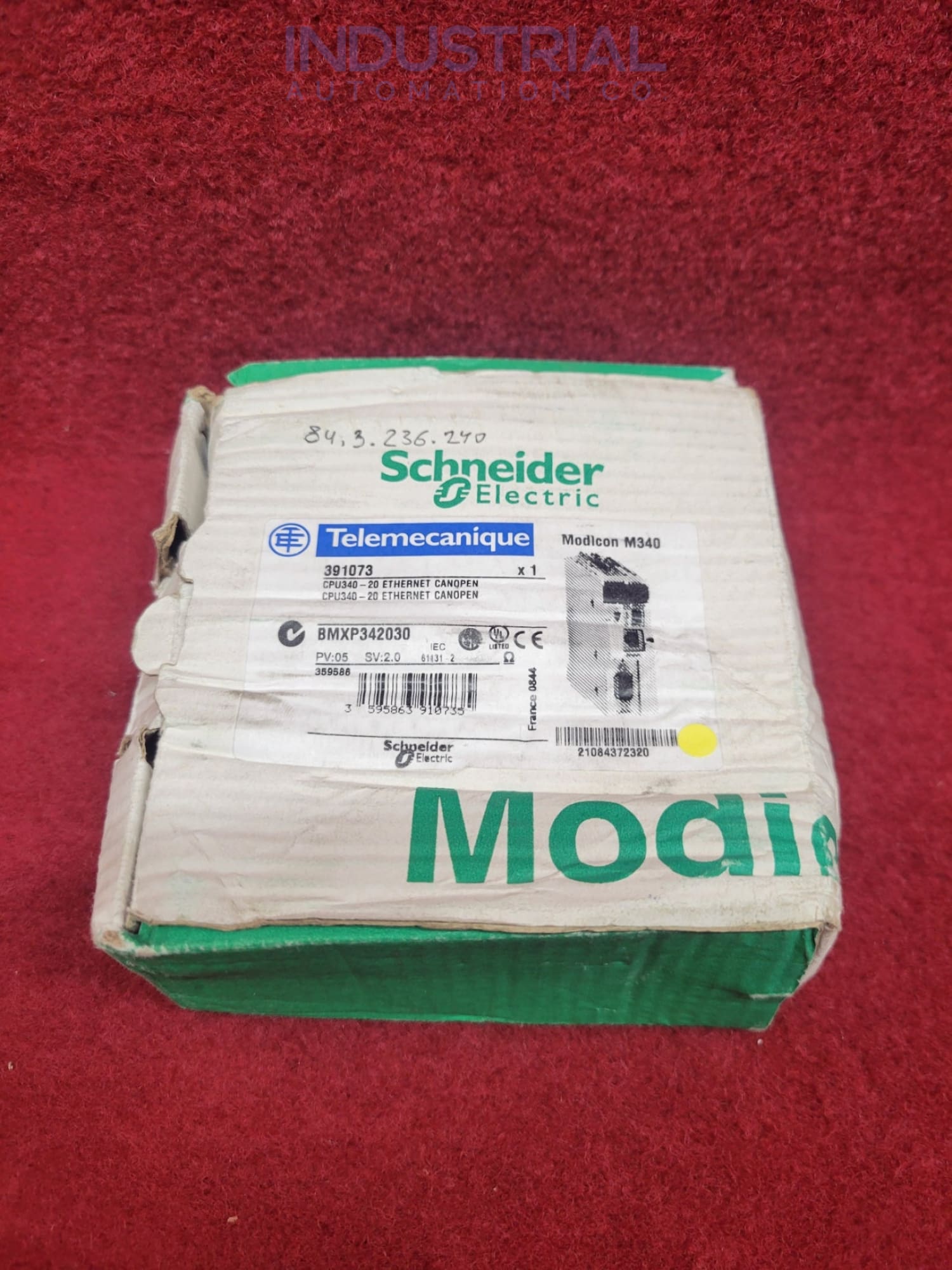

Schneider Electric BMXP342030

Schneider Electric BMXP342030

Le Schneider Electric BMXP342030 est un module de processeur puissant, reconnu pour sa grande efficacité et sa flexibilité dans les tâches d'automatisation. Il fait partie de la plateforme d'automatisation Modicon M340. Le module prend en charge les concepts CANopen et Transparent Ready, assurant une intégration et des performances fluides. Le BMXP342030 gère diverses configurations multiracks d'E/S discrètes et analogiques, ce qui le rend polyvalent pour diverses applications industrielles.

Détails techniques :

Le module de processeur Schneider Electric BMXP342030 consomme actuellement 135 mA sous 24 V CC. Il peut accueillir jusqu'à quatre racks et onze emplacements. La capacité du processeur d'E/S discrètes prend en charge 1024 E/S dans une configuration multirack. Dans une configuration monorack, il prend en charge 704 E/S. La capacité du processeur d'E/S analogiques prend en charge 256 E/S dans une configuration multirack et 66 E/S dans une configuration monorack.

Le Schneider Electric BMXP342030 est doté de boucles programmables pour les canaux de commande. Il offre un contrôle de mouvement d'axe indépendant via CANopen. CANopen est basé sur le bus CAN (Controller Area Network) et fournit un moyen standardisé pour que les appareils communiquent entre eux.

Le module intègre également le concept Transparent Ready, développé par Schneider Electric, qui fait référence à la capacité des appareils à être facilement connectés, surveillés et contrôlés sur les réseaux Ethernet. L'interface Ethernet TCP/IP RJ45 prend en charge des vitesses de transmission de 10/100 Mbit/s avec une paire torsadée.

Ce module de processeur comprend deux modules de communication Ethernet. Il peut gérer jusqu'à quatre modules AS-Interface. Le module a un poids net de 0,215 kg et des dimensions de 105 mm de long, 110 mm de large et 32 mm de haut. Le support du module pour les E/S discrètes et analogiques le rend polyvalent. Les boucles programmables et le contrôle de mouvement améliorent ses capacités de commande.

Services de communication embarqués :

Le module de processeur Schneider Electric BMXP342030 offre des services de communication embarqués pour une efficacité réseau améliorée. Il prend en charge la gestion de réseau (NMT) via CANopen, assurant un fonctionnement fluide. Des fonctions spéciales comme SYNC, EMCY et TIME via CANopen offrent une synchronisation système et une gestion des erreurs fiables.

Le module gère la bande passante avec Ethernet TCP/IP pour optimiser les performances réseau. La fonction Data Editor simplifie la configuration et l'édition des données. La messagerie Modbus TCP assure une communication transparente entre les appareils. La fonction Rack Viewer permet une surveillance et un diagnostic faciles des réseaux Ethernet TCP/IP.

Environnement opérationnel :

Le module de processeur Schneider Electric BMXP342030 est conçu pour fonctionner de manière fiable dans une plage de température ambiante de 0 à 60 °C. Le module peut supporter des niveaux d'humidité relative allant de 10% à 95% sans condensation.

Avec un degré de protection IP20, le module est protégé contre les objets solides de plus de 12,5 mm, tels que les doigts ou les petits outils. Le module bénéficie également d'un traitement de protection TC, protégeant le module contre les dommages potentiels dus à la poussière et à l'exposition chimique, assurant une durée de vie plus longue.

Foire aux questions :

Quelle est la taille maximale des zones d'objets pour le module de processeur Schneider Electric BMXP342030 ?

Le module de processeur Schneider Electric BMXP342030 prend en charge une taille maximale de zones d'objets allant jusqu'à 256 Ko pour les données internes non localisées. Cela permet une gestion et un stockage étendus des données au sein du système.

Quel est le temps d'exécution par instruction pour le Schneider Electric BMXP342030 ?

Le module de processeur Schneider Electric BMXP342030 a un temps d'exécution de 0,12 µs par instruction booléenne, assurant un traitement rapide et fiable. Cette performance à haute vitesse est idéale pour les applications industrielles exigeantes.

Quel type de port Ethernet le module de processeur Schneider Electric BMXP342030 utilise-t-il ?

Le module de processeur Schneider Electric BMXP342030 utilise des ports Ethernet 10BASE-T/100BASE-TX. Ces ports offrent des options de connectivité réseau robustes et polyvalentes pour divers environnements industriels.
