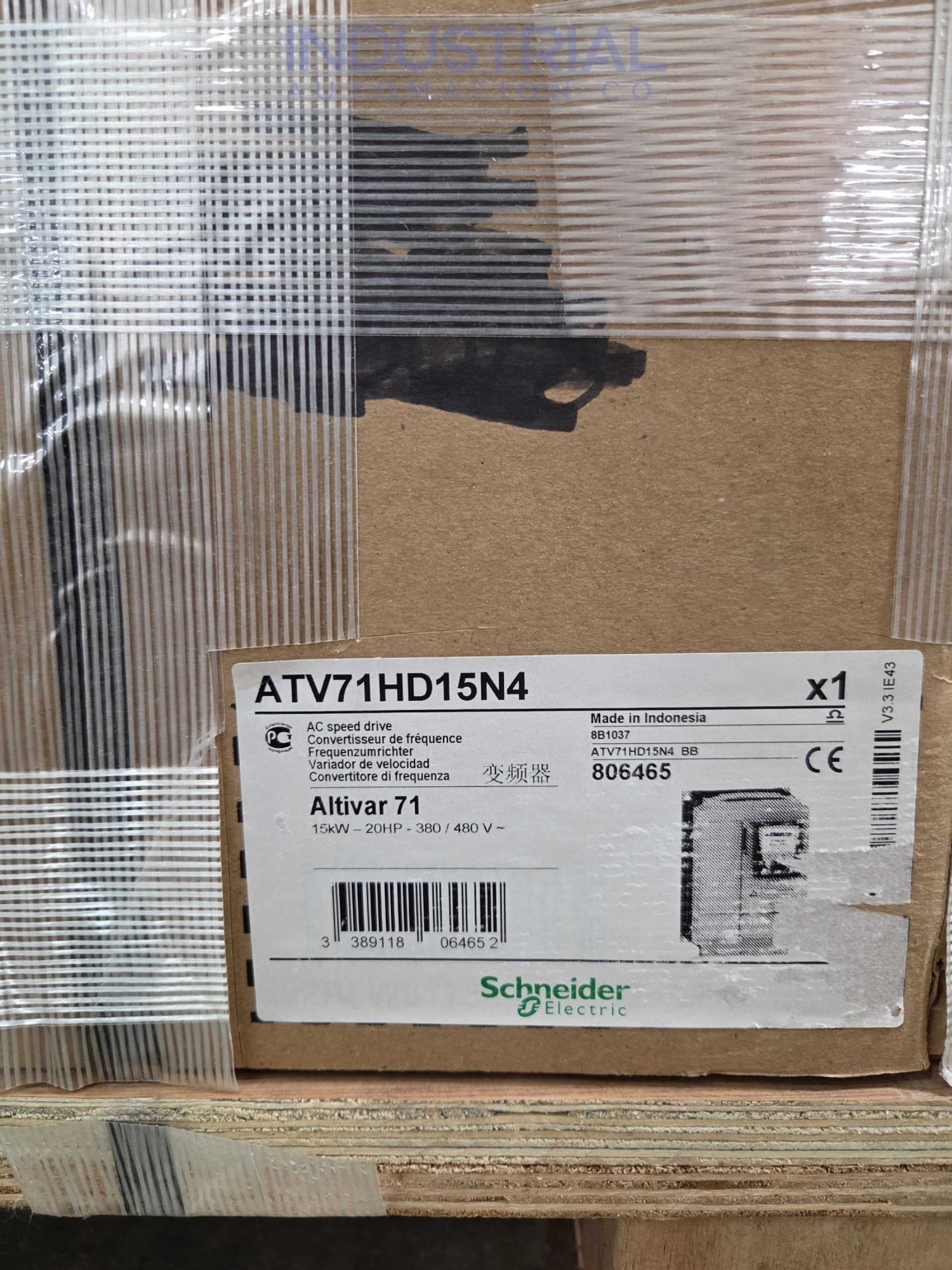

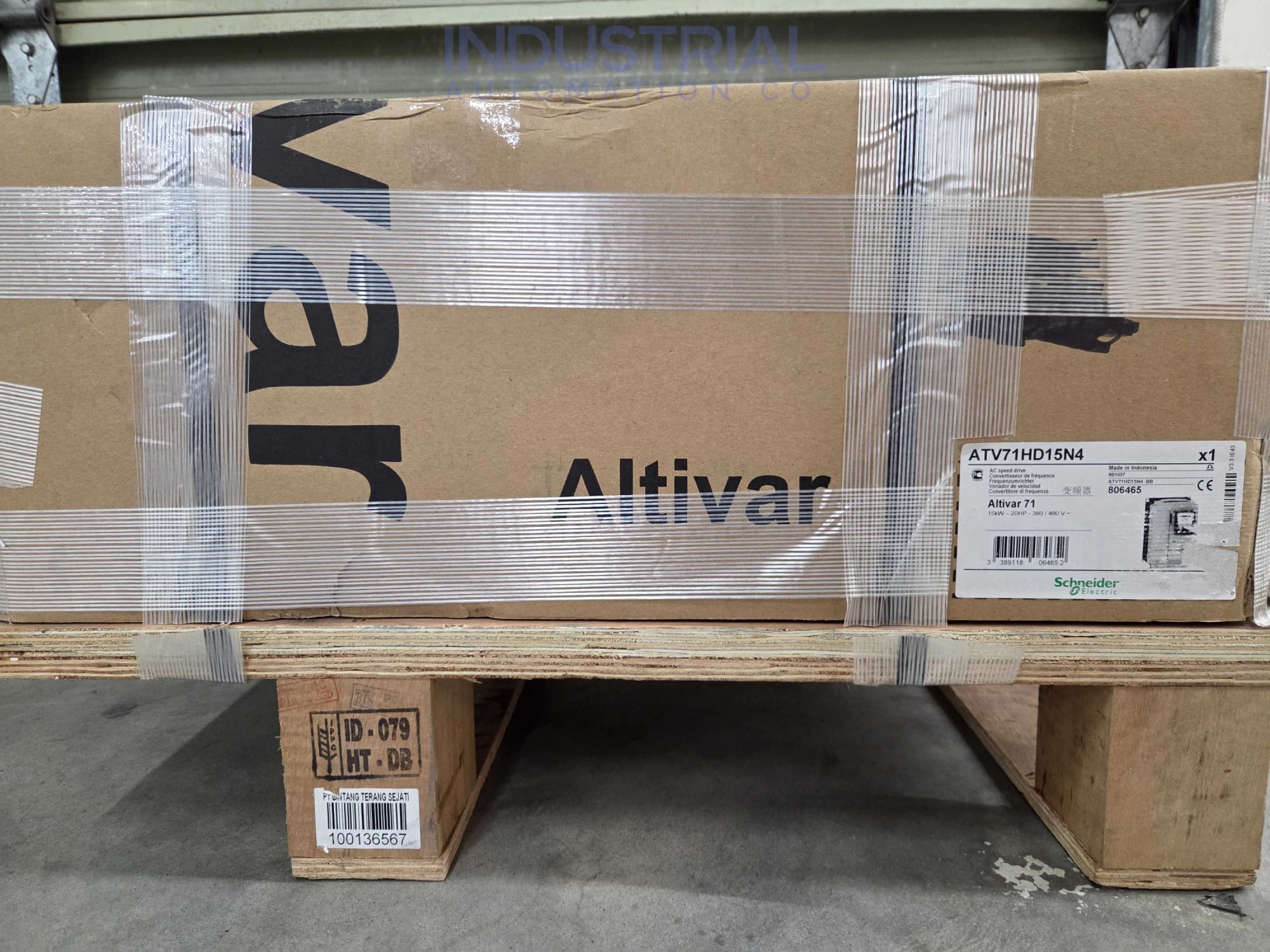

Schneider Electric ATV71HD15N4

Variateur CA Schneider Electric ATV71HD15N4 : Aperçu axé sur l'application

Le Schneider Electric ATV71HD15N4 est un variateur de vitesse haute performance conçu pour les applications industrielles exigeantes qui nécessitent un contrôle moteur précis et une gestion de puissance élevée. Faisant partie de la série Altivar 71, ce variateur CA est spécifiquement conçu pour exceller dans les environnements de machines complexes, assurant une performance optimale et une efficacité énergétique tout en relevant les défis techniques rencontrés dans les environnements industriels modernes.

Caractéristiques clés et avantages opérationnels

Avec une puissance moteur de 15 kW (20 ch) pour les systèmes triphasés fonctionnant dans la plage de 380 à 480 V, l'ATV71HD15N4 est capable de supporter une variété d'applications industrielles, des systèmes de convoyage aux pompes et ventilateurs. Le variateur peut accueillir des câbles moteur blindés et non blindés, avec des longueurs maximales de 50 m et 100 m respectivement, permettant une installation flexible dans les grandes installations.

L'ATV71HD15N4 fournit un courant de sortie nominal de 27 A à 4 kHz pour un système triphasé de 460 V, assurant un fonctionnement fiable même pendant les pics de demande. Sa capacité de courant transitoire maximale de 49,5 A pendant 60 secondes lui permet de gérer les changements de charge soudains sans compromettre les performances, ce qui le rend idéal pour les applications qui nécessitent une réponse dynamique.

Le variateur dispose d'une plage de fréquences de sortie étendue de 0,1 à 599 Hz, permettant un contrôle précis de la vitesse dans une variété de scénarios opérationnels. La fréquence de commutation réglable, allant de 1 à 16 kHz, permet aux ingénieurs d'optimiser les performances du variateur en fonction des exigences spécifiques de l'application, tandis que le réglage nominal de 4 kHz équilibre l'efficacité et la douceur de fonctionnement.

Capacités de contrôle avancées

L'ATV71HD15N4 intègre des profils de contrôle avancés, y compris le contrôle vectoriel de flux sans capteur (SFVC) et le contrôle vectoriel de flux (FVC) avec capteur, offrant la flexibilité nécessaire pour divers types de moteurs et conditions de fonctionnement. Cette adaptabilité est cruciale pour les industries où les caractéristiques de charge peuvent varier considérablement, assurant des performances constantes et des économies d'énergie.

De plus, le système d'adaptation d'énergie (ENA) intégré gère efficacement les charges déséquilibrées, optimisant la consommation d'énergie et améliorant l'efficacité globale du système. Les options de rapport tension/fréquence du variateur (2 ou 5 points) améliorent encore sa polyvalence, lui permettant de s'adapter de manière transparente à différents types de moteurs et exigences opérationnelles.

Caractéristiques de durabilité et de sécurité

Conçu pour résister aux rigueurs des environnements industriels, l'ATV71HD15N4 est construit avec une structure robuste qui assure sa durabilité même dans des conditions difficiles
