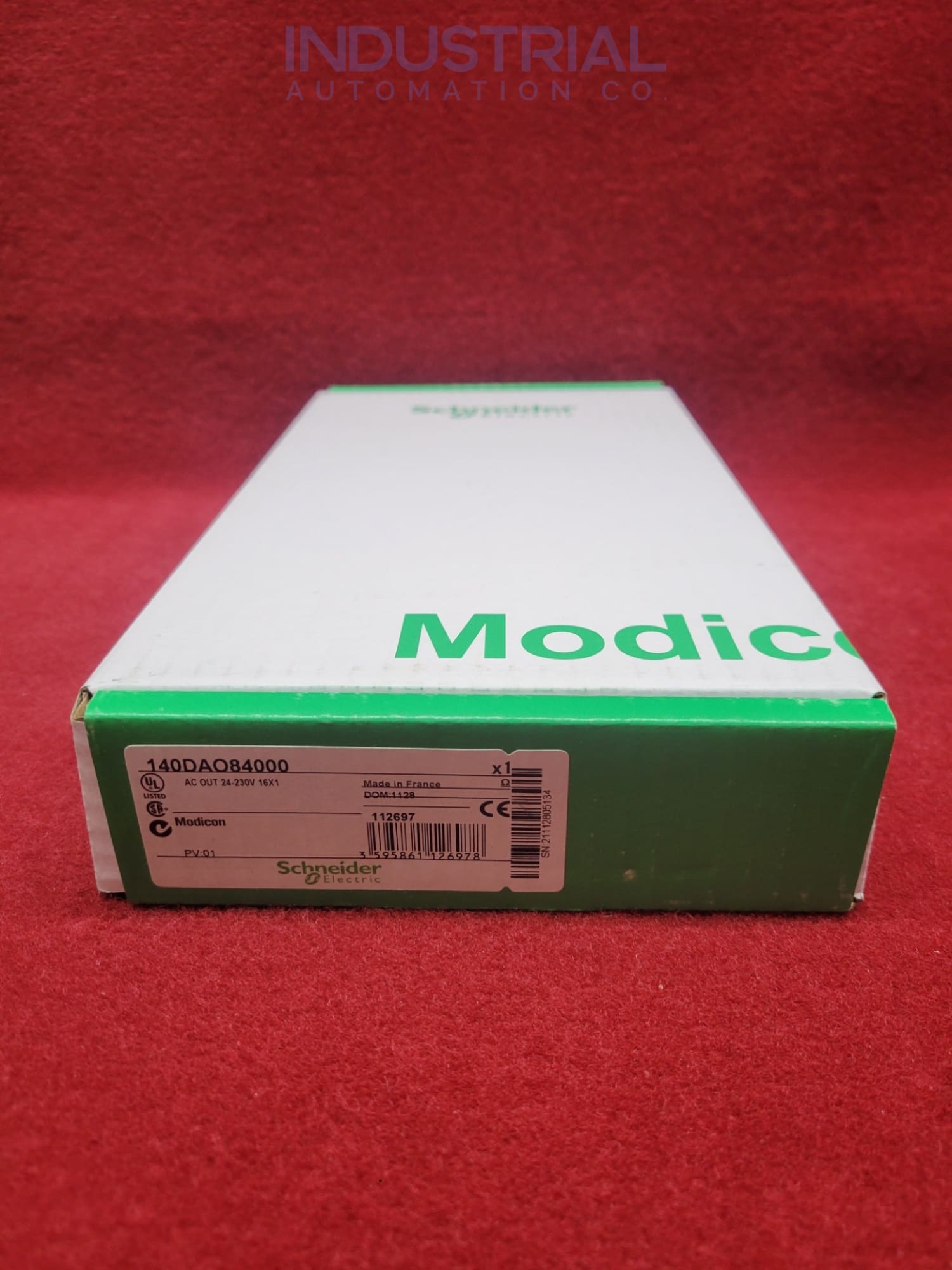

Schneider Electric 140DAO84000

Le module de sortie discrète CA 140DAO84000 est un produit de la plateforme d'automatisation Modicon Quantum de Schneider Electric. L'entreprise l'a conçu et fabriqué pour répondre à un large éventail de besoins d'automatisation, en mettant l'accent sur la fiabilité et l'efficacité à chaque étape.

Le modèle avancé 140DAO84000 dispose de 16 sorties, chacune avec son propre canal. Sous de fortes charges, cette puissance peut gérer des courants de surtension allant jusqu'à 30 A, offrant facilement des performances de premier ordre. Que vous ayez besoin de 3, 2 ou un seul cycle par point, ce modèle peut gérer le travail avec précision et efficacité.

La plage de tension du modèle 140DAO84000 se situe entre 20 et 253 volts CA, avec une exigence de fréquence d'alimentation de 47 à 63 hertz. Lorsque vous faites référence au modèle, utilisez un seul mot de sortie. Veuillez noter que la sortie maximale ne doit pas dépasser 300 volts efficaces pendant 10 secondes lors de l'utilisation du CA.

Le module d'E/S 140DAO84000 en question s'adapte librement à la polarité du fil. Cependant, en ce qui concerne le câblage sur le terrain, il est préférable de s'en tenir à une taille de fil ne dépassant pas 1-14 AWG ou 2-16 AWG. La taille minimale, en revanche, doit être d'au moins 20 AWG pour garantir des performances optimales.

La capacité du modèle est impressionnante, avec un courant de charge maximal de 1 mA réalisable même aux tensions élevées de 24 et 48 Vrms de fuite à l'état bloqué. De plus, il peut gérer un courant de charge important de deux mA à 115 Vrms de fuite à l'état bloqué par sortie, ce qui en fait un atout parmi les modèles comparables.

Le module de sortie discrète CA 140DAO84000 affiche des temps de réponse rapides, ne prenant que 0,75 à 4,9 millisecondes pour passer de l'état éteint à l'état allumé et 7,3 à 12,3 millisecondes pour passer de l'état allumé à l'état éteint. De plus, il est équipé d'un filtre RC pour assurer une protection interne contre les pics de tension dangereux et les courts-circuits.

Le produit possède des caractéristiques impressionnantes avec une dissipation de puissance de 1,85 W et un poids de seulement 0,485 kilogramme. De plus, il est doté du marquage CE et a un calibre de fusible associé de 5A, garantissant sa sécurité et sa fiabilité.

Le dispositif 140DAO84000 offre une capacité de fonctionnement impressionnante de 350 ampères, avec 18 LED intégrées à sa conception. Un voyant vert lumineux est un signal de communication de bus active, tandis qu'une LED rouge brillante signale des dysfonctionnements externes potentiellement dangereux. De plus, 16 LED vertes offrent à l'utilisateur un aperçu clair de l'état de l'entrée du dispositif.

Pour garantir le bon fonctionnement de l'équipement, un personnel qualifié doit effectuer un test de démarrage avant l'utilisation régulière du module après l'installation. Cette étape garantit le bon fonctionnement du système et ouvre la voie à une utilisation ininterrompue.

Pour assurer une évaluation approfondie et précise, il est crucial de prendre des dispositions en temps opportun pour les tests et d'allouer suffisamment de temps pour un examen complet. Cette étape critique est nécessaire pour garantir des résultats adéquats et les conséquences potentielles.

Avant de commencer les tests opérationnels sur le module de sortie discrète CA (140DAO84000), il est impératif d'effectuer avec diligence toutes les procédures d'installation et de configuration. Il est essentiel de retirer tous les blocs ou autres moyens de maintien temporaires pour expédier les dispositifs composants afin d'éviter tout incident pendant le fonctionnement. Retirez tous les outils, compteurs et débris de l'équipement pour assurer un fonctionnement en douceur.
