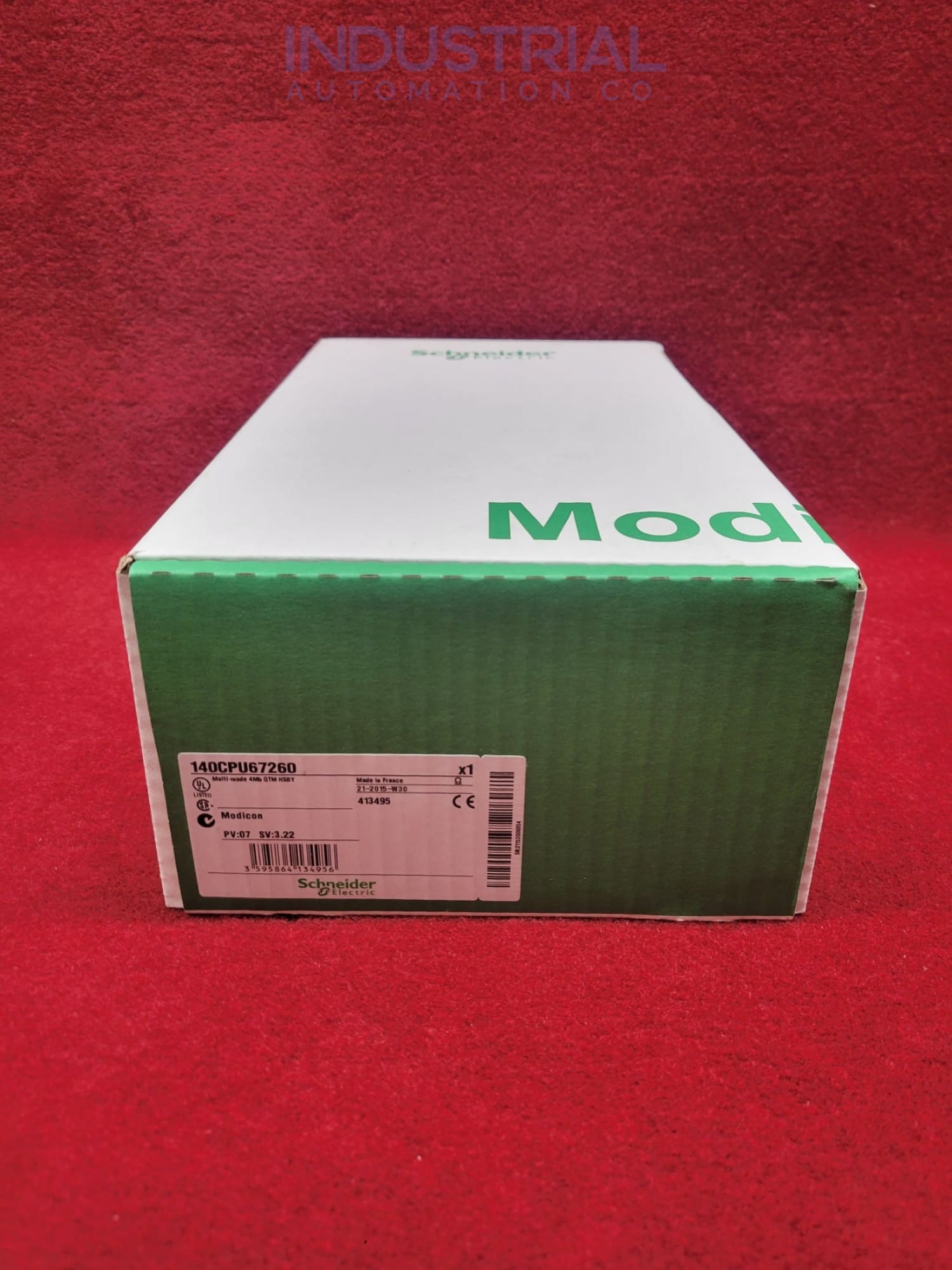

Schneider Electric 140CPU67260

Schneider Electric a conçu et fabriqué ce module CPU 140CPU67260, qui peut répondre à diverses exigences d'application.

Le modèle 140CPU67260 dispose d'une capacité généreuse de 500 entrées et sorties analogiques réparties dans le système. Il permet également d'ajouter jusqu'à 6 modules optionnels, dont Ethernet, Modbus, Modbus Plus, Profibus DP et Sy/Max.

Ce modèle de pointe 140CPU67260 intègre 3072 Ko de RAM interne et 7168 Ko supplémentaires, extensibles via une carte PCMCIA. Fonctionnant à une fréquence d'horloge fulgurante de 266 MHz, cet appareil s'acquitte sans effort des tâches les plus complexes.

Le modèle 140CPU67260 est équipé d'un routeur Ethernet pour une efficacité accrue, avec une surcharge système de 0,2 ms et 1 ms, respectivement, pour les tâches rapides et les opérations de tâche maître. La conception comprend deux LED pour une meilleure performance : une verte qui signale une activité Ethernet réussie et une rouge qui avertit les utilisateurs des collisions réseau.

Ce module CPU offre une combinaison robuste de ressources, avec deux racks locaux et 63 stations d'E/S distribuées pour une synchronisation précise. Le système peut gérer des entrées spécifiques à l'application, y compris des liaisons série, des interruptions haute vitesse et des compteurs.

Le modèle 140CPU67260, un processeur unitaire avec une exigence de courant de bus impressionnante de 2760 mA et une capacité d'E/S discrètes maximale de 31 K mots à distance, dispose de 8000 entrées et sorties réparties pour des performances supérieures.

Cette unité CPU comprend trois points de connexion - un connecteur SUB-D 9 pour la liaison aux réseaux Modbus Plus, un port RJ45 connectant les systèmes Ethernet, et enfin, un module MT-RJ (fibre optique multimode) permettant la communication entre les API primaires et secondaires jusqu'à 4 km de distance.

Équipé d'un écran LCD de 2 lignes par 16 caractères et d'un état de rétroéclairage géré automatiquement, le CPU permet un contrôle efficace de ses LED pour maximiser leur durée de vie. L'utilisateur peut facilement activer le rétroéclairage en appuyant sur les touches ou en recevant des messages d'erreur à l'écran.

Le rétroéclairage préserve la durée de vie de la batterie en s'éteignant automatiquement après 5 minutes d'inactivité. L'écran LCD s'allume lorsqu'il affiche un message d'erreur.

L'écran LCD et le clavier ont été spécialement conçus pour une navigation intuitive, avec un écran d'état du contrôleur comme vue par défaut. Il donne accès à une série de menus système supérieurs avec une option de menu par page ; chaque sous-menu est marqué de sa ligne de titre tandis que les options sont listées sur la deuxième ligne - apportant une convivialité simple mais efficace à chaque expérience utilisateur.

Le commutateur à clé de sécurité du modèle 140CPU67260 empêche toute manipulation et offre une protection de la mémoire. Lorsque la position est "Verrouillée" ou "Déverrouillée", seul le système d'exploitation de l'API peut interpréter ses codes, et non n'importe quelle section du micrologiciel.

L'unité CPU 140CPU67260 offre des menus intuitifs pour contrôler sans effort les opérations de l'API, telles que le démarrage et l'arrêt des processus. Les administrateurs peuvent gérer rapidement tous les paramètres nécessaires pour des performances optimales en examinant les paramètres de communication dans lesdits menus système.

Le modèle 140CPU67260 facilite les opérations conformes aux normes industrielles tout en promouvant la sécurité. Il est important d'employer une protection efficace lors du montage de cet appareil sur des machines pour diverses utilisations - le non-respect de cette consigne peut entraîner des accidents graves et des blessures.

Seul le personnel qualifié est autorisé à installer, utiliser, entretenir et maintenir ce modèle. Tous les utilisateurs de ce module analogique doivent assumer la responsabilité des conséquences associées ; notre société ne sera pas tenue responsable dans ces cas.
