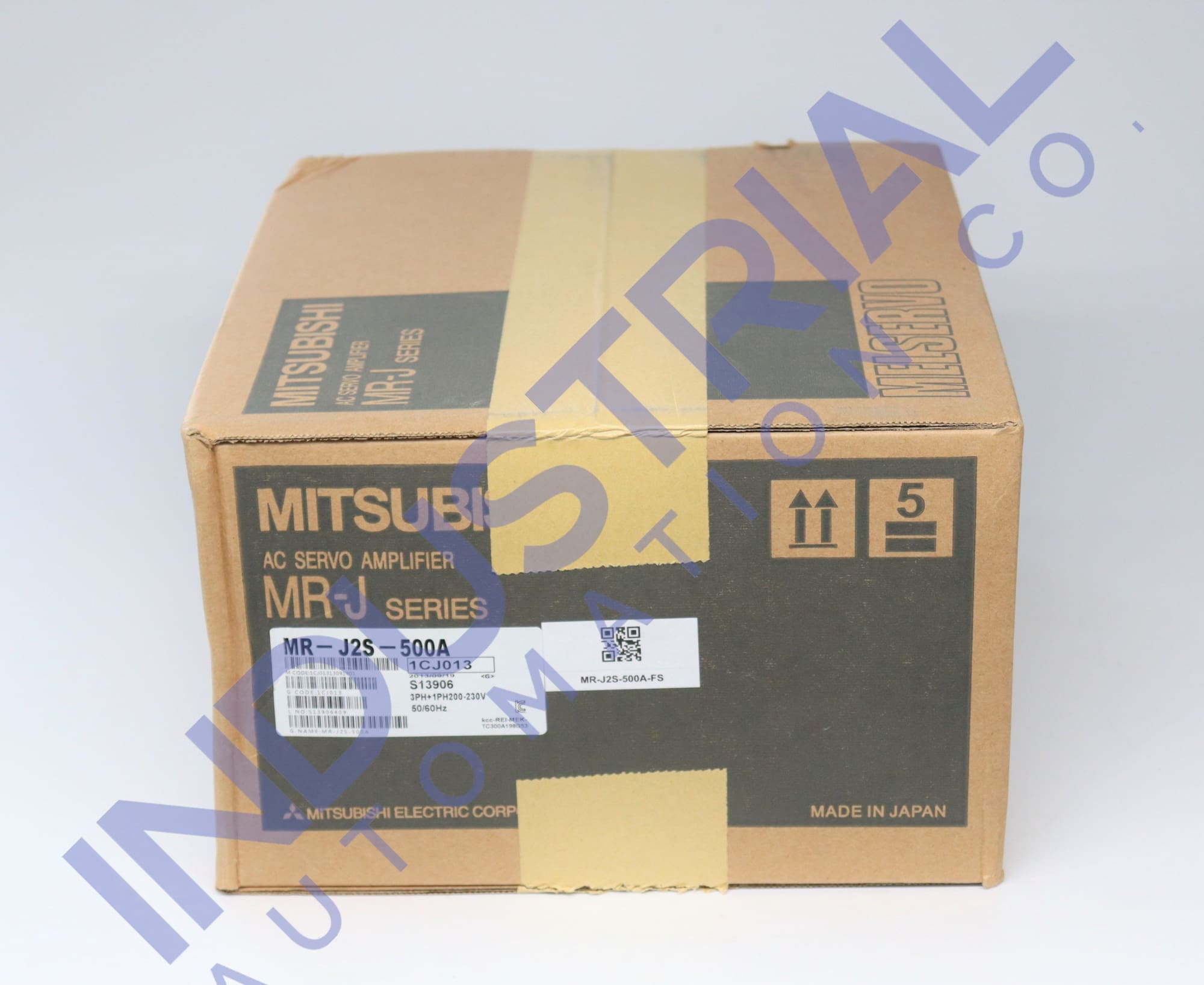

Mitsubishi MR-J2S-500A

Le modèle J2S-500A offre un fonctionnement fiable et sûr grâce à de nombreuses fonctions de protection et à des circuits de stabilisation. L'alimentation triphasée permet une tension d'entrée comprise entre 170 et 253 VCA avec des fluctuations de fréquence maintenues entre 170 et 253 VCA dans une limite de 5 % de sa valeur d'origine.

Bien qu'il ne pèse que 4,9 kilogrammes, les options de sécurité complètes comprennent l'arrêt en cas de surintensité, l'arrêt en cas de surtension régénérative, les capacités de prévention des erreurs d'encodeur contre les coupures de courant momentanées et les réglages de protection contre les survitesses, le tout contribuant à une sécurité de performance optimale dans diverses applications.

L'amplificateur de servomoteur J2S-500A fonctionne dans trois modes distincts : contrôle de position, de vitesse et de couple. Une caractéristique clé du mode couple est la polyvalence ; une entrée analogique externe ou un réglage de paramètre peut limiter les vitesses entre 0 et 10 VCC pour une performance optimale.

Le modèle J2S-500A est doté d'un boîtier avec refroidissement forcé à l'aide d'un ventilateur pour des performances optimales. La plage de tension pour son entrée de commande de vitesse analogique est de 0 à +/- 10 VCC, tandis que celle du niveau de couple peut être réglée de 0 à +/- 8 VCC.

Le récepteur différentiel du modèle J2S-500A est un concentré de puissance, permettant jusqu'à 500 kbps d'entrée de fréquence d'impulsion. Le robuste collecteur ouvert peut gérer un impressionnant 200 kbps en mode de contrôle de position pour une précision et une exactitude maximales. Les commandes de vitesse analogiques et internes offrent une flexibilité impeccable avec des plages réglables de 1:2000 à 1:5000, respectivement.

Pour des performances optimales, le modèle J2S-500A doit être logé dans une zone de travail et de stockage où la température varie entre 0 et +55 degrés Celsius - avec des températures de stockage allant de –20 à +65.

Pour minimiser les risques de vibration et assurer une installation correcte, des professionnels qualifiés doivent gérer l'unité, qui est destinée à un positionnement vertical uniquement. Enfin, les niveaux d'humidité ne doivent pas dépasser 90 % d'humidité relative maximale lors de la manipulation ou du fonctionnement de ce modèle.

L'installation d'un seul amplificateur de servomoteur nécessite des conditions précises pour une mise en œuvre réussie. Par exemple, les deux côtés doivent avoir au moins 10 mm d'espace libre et 40 mm au-dessus et en dessous de l'armoire pour s'assurer qu'elle répond aux exigences de sa classe de protection avec le J2S-500A installé à l'intérieur.

Pour assurer un refroidissement optimal de l'armoire de commande et de ses composants, laissez un espace suffisant entre eux en laissant de l'espace adjacent à l'amplificateur de servomoteur. Cela protégera votre système contre l'accumulation de chaleur, qui peut dépasser les niveaux atmosphériques.

Assurer l'intégrité d'un amplificateur de servomoteur J2S-500A est essentiel pour un fonctionnement sûr et fiable. Tous les composants internes doivent être présents, intacts et sécurisés à l'intérieur de l'appareil pour éviter tout risque d'interférence ou de matériaux dangereux pénétrant dans son voisinage. Faites très attention lors de la connexion du câblage, car même de petits espaces entre les connecteurs peuvent générer une chaleur excessive s'ils ne sont pas correctement fixés à leurs borniers.

Pour assurer le bon fonctionnement de l'amplificateur de servomoteur J2S-500A, tous les câbles doivent être tendus avec précision. Un ajustement excessif des paramètres doit être évité, mais un filtrage efficace du bruit peut atténuer tout effet indésirable dû aux interférences électromagnétiques associées à l'utilisation d'équipements à proximité.
