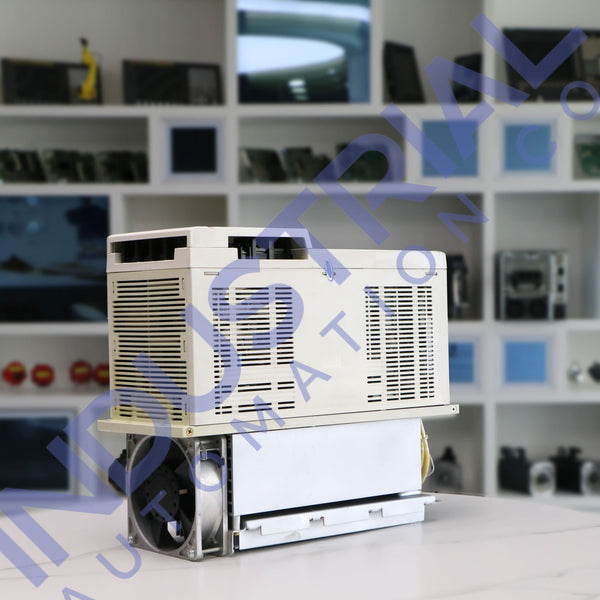

Mitsubishi MDS-A-CV-300

Mitsubishi MDS-A-CV-300

Élément essentiel des machines-outils CNC, l'unité d'alimentation Mitsubishi MDS-A-CV-300 est conçue pour fournir des courants continus aux entraînements de broche et aux servomoteurs Mitsubishi MDS. Cette unité d'alimentation garantit que votre machine fonctionne aussi efficacement que possible, car elle est conçue pour des performances et une fiabilité maximales.

Description technique :

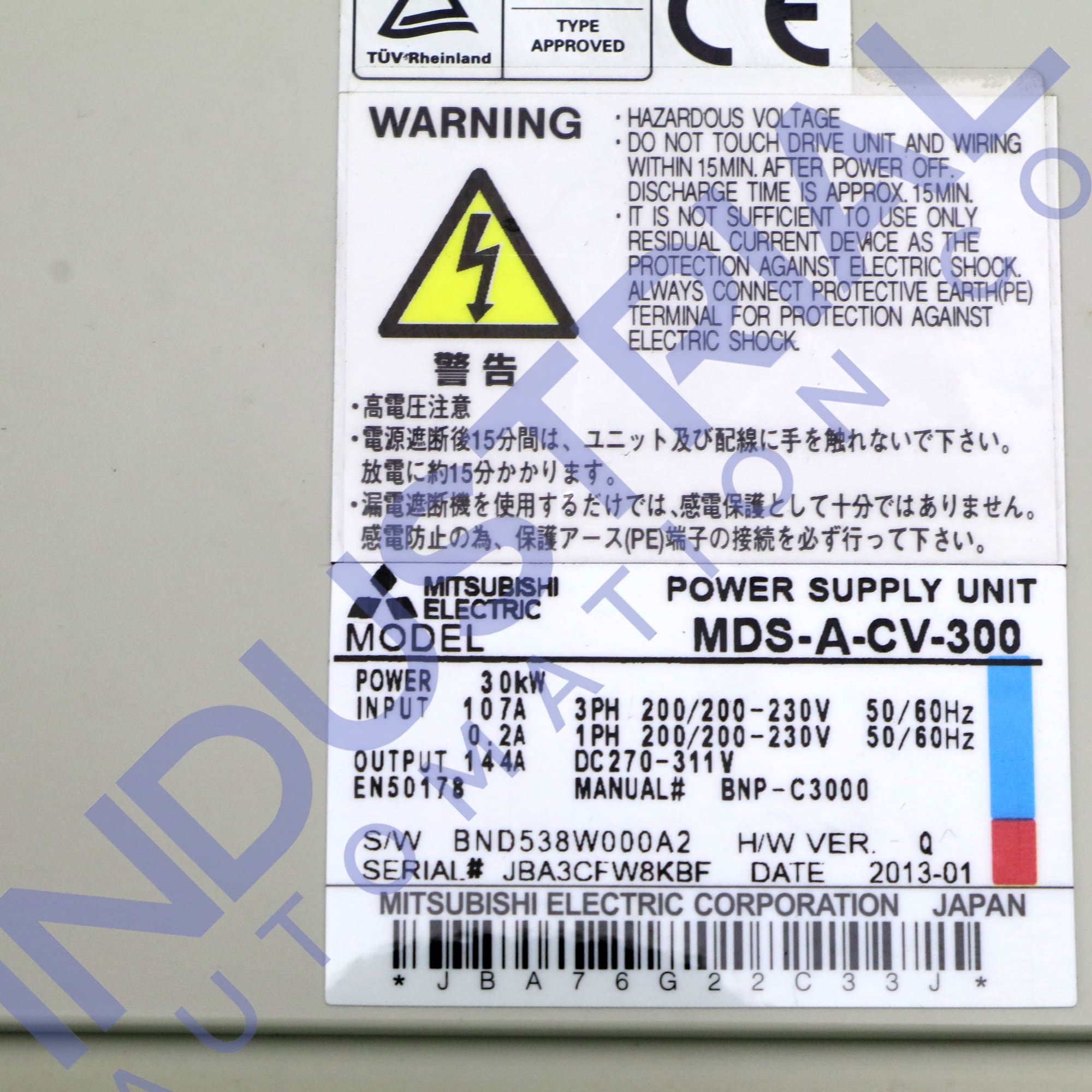

Le MDS-A-CV-300 est spécifié avec une entrée nominale de 3AC 200-230V à 107A et une sortie nominale maximale de DC 270-311V à 144A, affichant une capacité de 30kW. Cette capacité de puissance substantielle souligne son adéquation aux applications CNC exigeantes, supportant précisément les servomoteurs et les entraînements de broche.

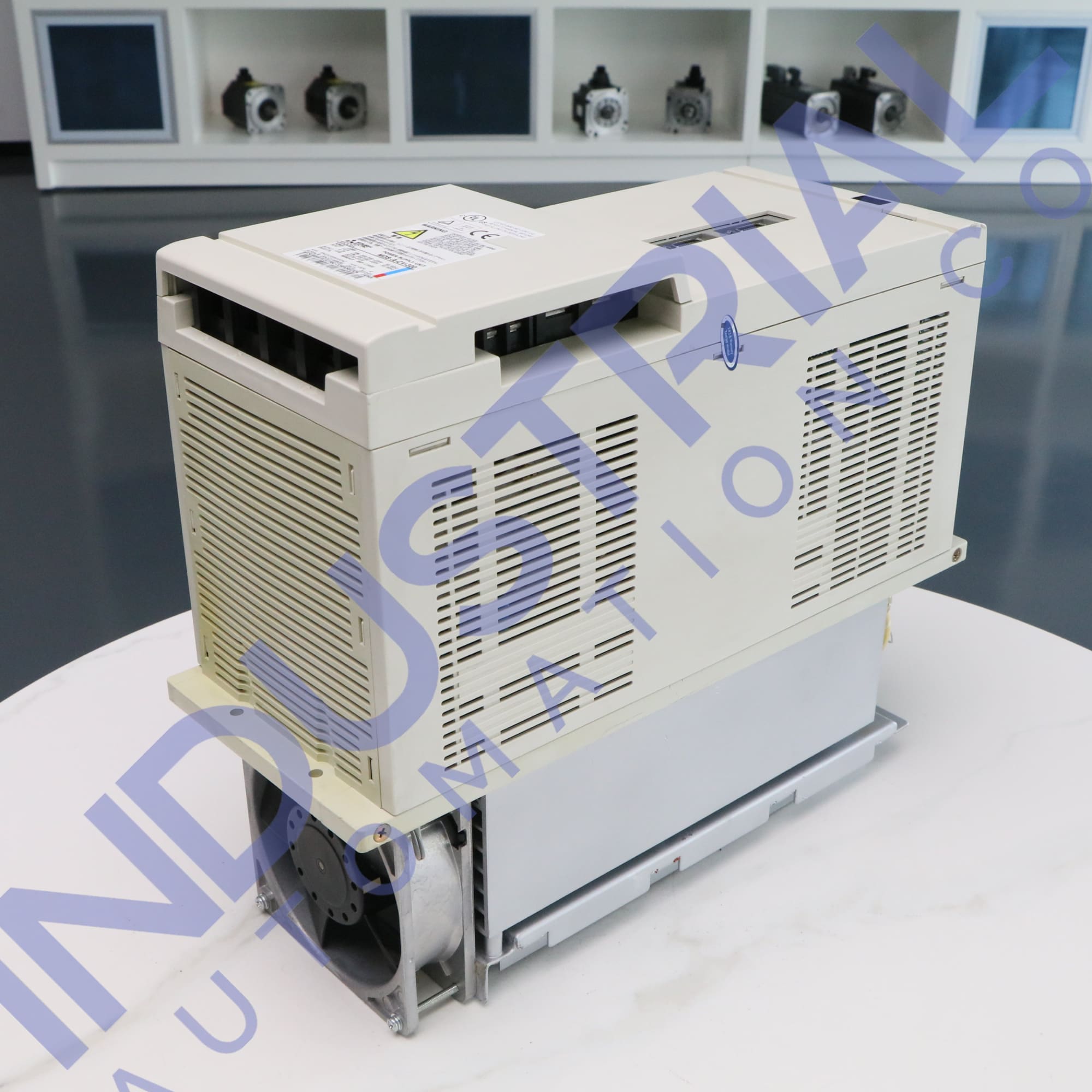

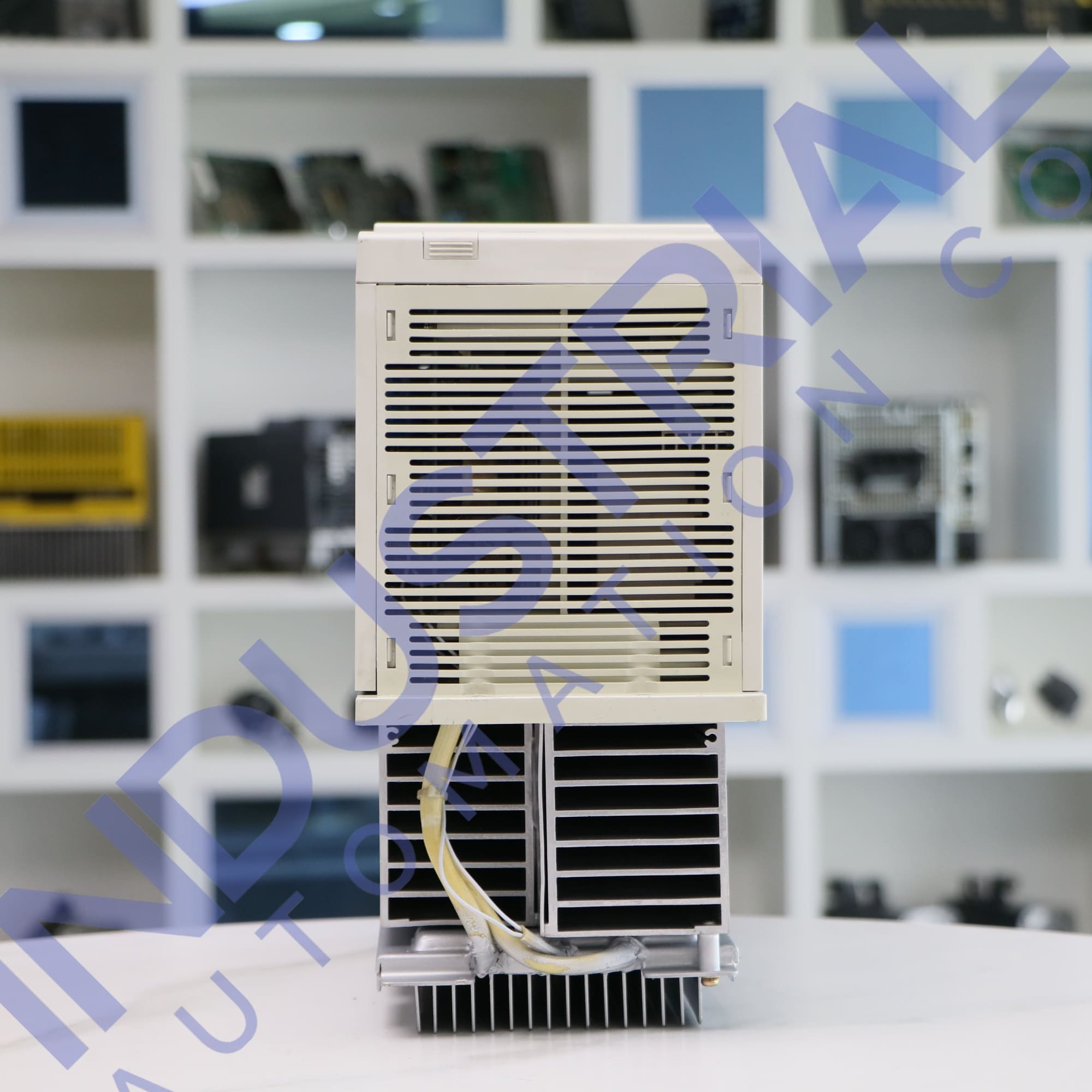

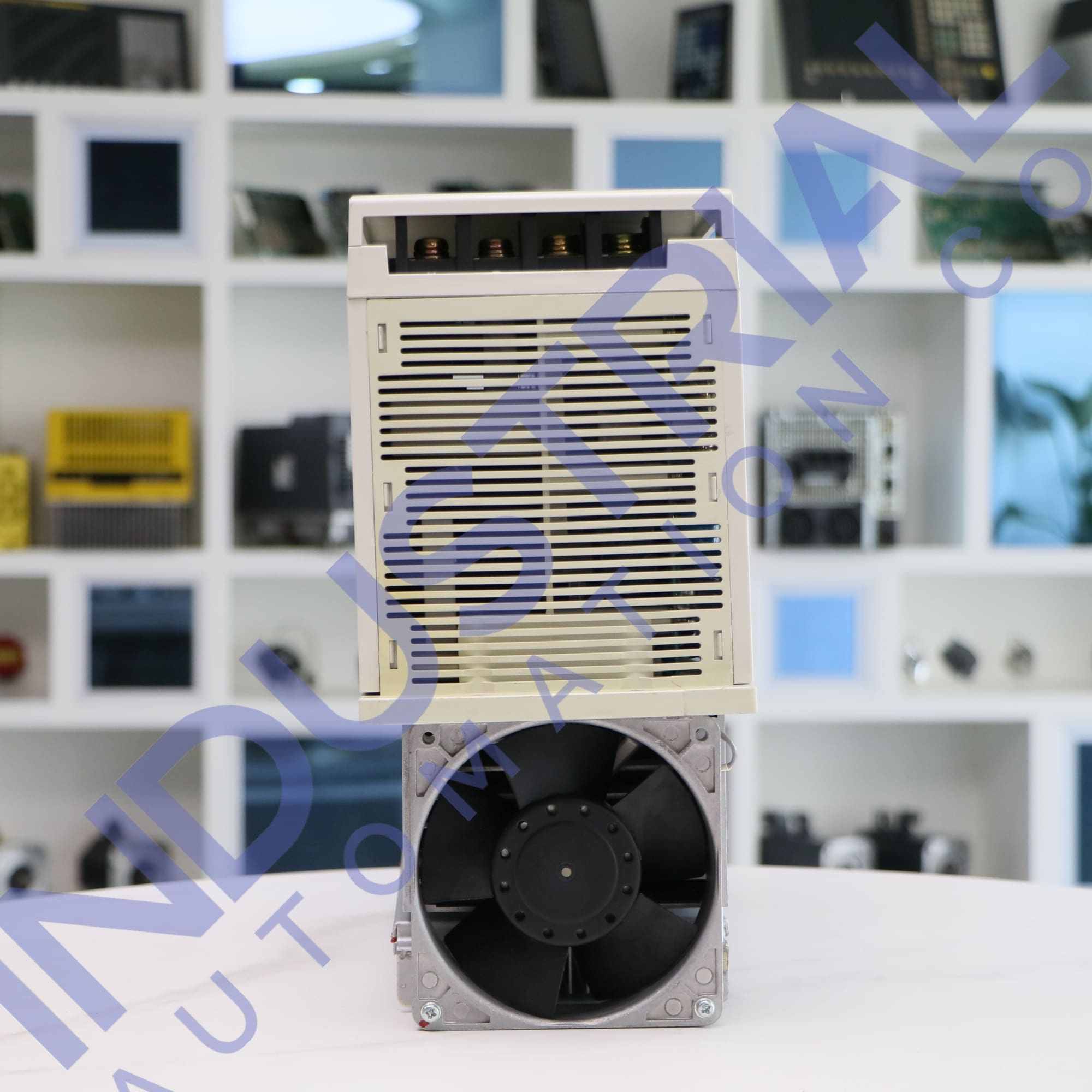

L'une des caractéristiques notables du MDS-A-CV-300 est son système de refroidissement efficace. L'unité est équipée d'un ventilateur de refroidissement à l'arrière, assurant une gestion thermique optimale même sous des charges élevées. Un placement correct à côté de l'unité d'entraînement de broche MDS, comme le recommande le manuel MDS, est crucial pour maintenir une connexion ordonnée et un fonctionnement efficace.

En termes de performances thermiques, l'utilisation de la régénération de l'alimentation dans le servomoteur réduit considérablement la génération de chaleur. Cette efficacité, combinée à l'intégration de l'IPM, garantit que le MDS-A-CV-300 reste froid et fiable sous des exigences opérationnelles élevées.

Le MDS-A-CV-300 est équipé d'un CPU haute vitesse sur le circuit imprimé de contrôle et d'un détecteur sub-micron de 100 000 impulsions/rotation pour un traitement haute vitesse et de précision. Cette configuration permet une interpolation plus rapide et plus précise, améliorant le suivi du temps de positionnement et réduisant les vibrations de la machine pendant l'accélération et la décélération. La fonction d'orientation de broche haute vitesse assure également des opérations fluides et des temps d'orientation minimaux, permettant une orientation directe à partir de vitesses élevées pendant les opérations d'entraînement de broche.

Compatibilité :

Le MDS-A-CV-300 appartient à la série MDS-A, un système d'entraînement compatible avec le MELDAS M500 Series NC. Cette série a été développée pour intégrer de manière transparente les sections de servomoteur et d'entraînement de broche. La série MDS-B suivante, conçue pour répondre aux normes de sécurité européennes, poursuit ces innovations avec des fonctionnalités de sécurité et de performance améliorées.

Les principales caractéristiques du MDS-A-CV-300 incluent sa conception compacte et légère. En intégrant les convertisseurs précédemment intégrés dans des servomoteurs et des entraînements de broche individuels en une seule unité, Mitsubishi a considérablement réduit le volume du système d'entraînement, la zone d'installation et le poids. Cette intégration est réalisée grâce à des pièces électroniques montées à haute densité, y compris le module de puissance intelligent (IGBT-IPM) et une ailette de dissipation thermique haute performance.

Applications :

L'unité d'alimentation Mitsubishi MDS-A-CV-300 est cruciale pour diverses applications industrielles, en particulier dans l'usinage CNC. Elle fournit une alimentation CC aux servomoteurs et aux entraînements de broche, assurant un contrôle précis et des opérations à grande vitesse dans les centres d'usinage CNC, les tours et les rectifieuses. Cette unité prend en charge des mouvements précis et fluides pour les tâches de fraisage, de perçage, de tournage et de rectification. Elle est également utilisée dans les machines d'électroérosion, les machines de découpe laser et les systèmes robotiques pour un contrôle précis et une répétabilité. De plus, elle améliore l'efficacité dans les processus de moulage par injection, de machines textiles et d'emballage.

Questions fréquemment posées :

Quelles sont les autres applications de l'unité d'alimentation Mitsubishi MDS-A-CV-300 ?

L'unité d'alimentation Mitsubishi MDS-A-CV-300 est utilisée dans l'industrie automobile où elle alimente les machines pour produire des pièces critiques avec précision et cohérence.

Comment l'unité d'alimentation Mitsubishi MDS-A-CV-300 gère-t-elle la génération de chaleur ?

Le MDS-A-CV-300 intègre la régénération de l'alimentation dans le servomoteur et dispose d'un ventilateur de refroidissement arrière, réduisant considérablement la génération de chaleur et assurant une gestion thermique efficace.

Le Mitsubishi MDS-A-CV-300 peut-il être utilisé avec d'autres systèmes d'entraînement Mitsubishi ?

Oui, le MDS-A-CV-300 est compatible avec la série MELDAS M500 NC et est conçu pour s'intégrer au système de servomoteur et d'entraînement de broche Mitsubishi.
