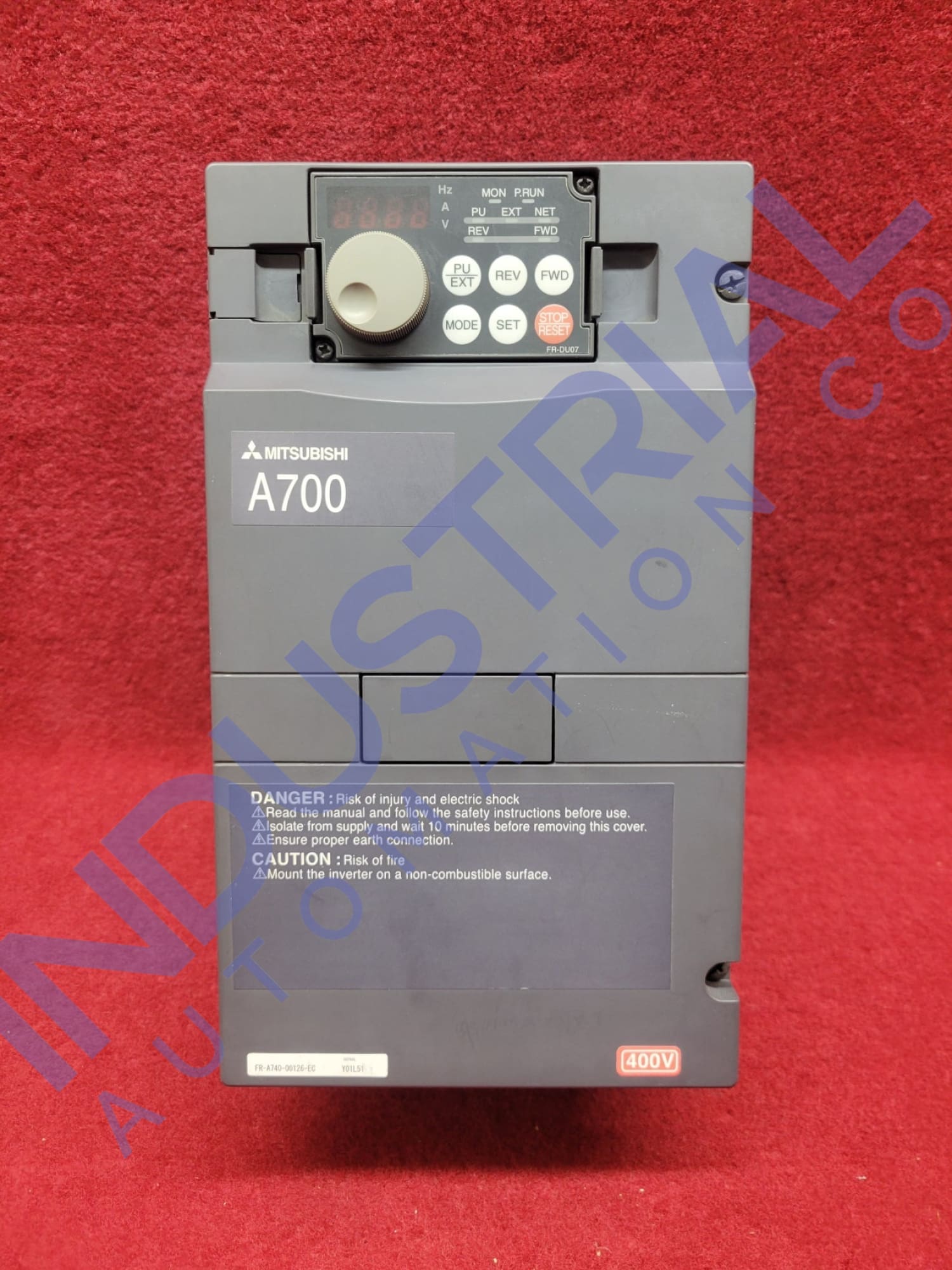

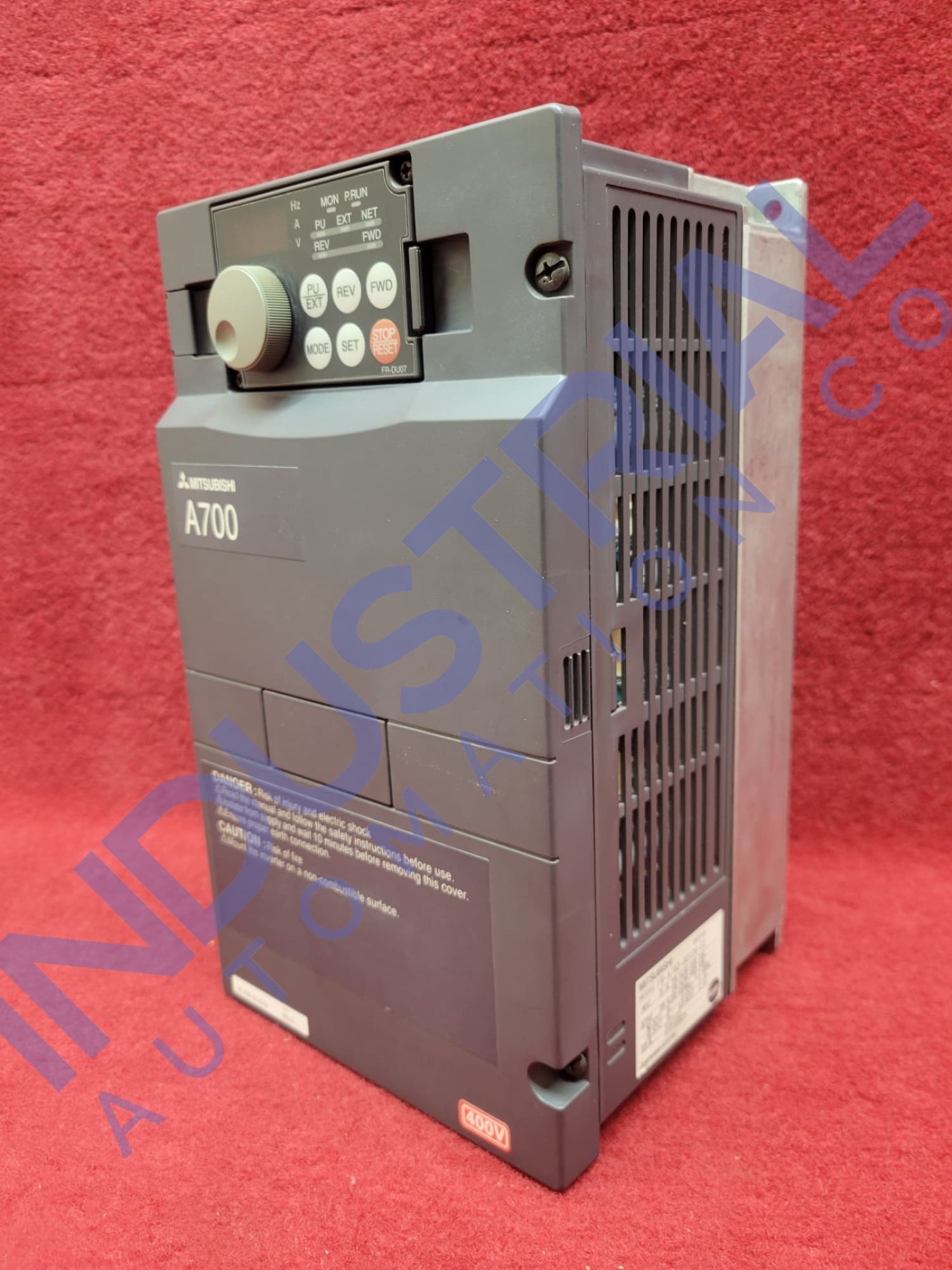

Mitsubishi FR-A740-00126-EC

L'onduleur Mitsubishi FR-A740-00126-EC est un appareil polyvalent et performant pour le contrôle avancé des moteurs dans les applications industrielles. Cet onduleur fait partie de la série FR-A740 et est connu pour sa fonctionnalité robuste, son efficacité et sa fiabilité.

Caractéristiques électriques :

L'onduleur fonctionne sur une tension triphasée de 400 V. Le courant de sortie en service standard est de 12,6 A, fournissant une tension de sortie allant de 0 V à la tension d'entrée. L'onduleur a une capacité nominale de 6,9 kVA. La fréquence de sortie varie de 0,2 Hz à 400 Hz.

Le service standard de l'onduleur FR-A740-00126-EC est de 110 % du courant nominal pendant 60 secondes. Pour une charge légère, il est de 150 % pendant 3 s, et pour une charge lourde, il est de 250 % pendant 3 s. Cela se fait à une température ambiante de 40 °C pour les charges lourdes et légères et de 50 °C pour SLD. La valeur en pourcentage indique le rapport entre le courant de surcharge de l'onduleur et le courant de sortie nominal de l'onduleur.

L'onduleur a une conception très compacte. Il peut facilement s'intégrer dans un environnement où l'espace est limité et fonctionner efficacement. Le moteur ne pèse que 3,8 kg et a une hauteur de 260 mm, une largeur de 150 mm et une profondeur de 140 mm. L'onduleur a une structure de protection de type IP00. Cela le protège des dommages externes.

Conditions de fonctionnement :

L'onduleur peut fonctionner sans usure à une température de -10 °C à 50 °C. Il doit être stocké dans une plage de -20 °C à +65 °C. L'onduleur Mitsubishi FR-A740-00126-EC peut supporter une humidité de 90 % sans condensation. L'onduleur peut fonctionner en toute sécurité à un maximum de 1000 m au-dessus du niveau de la mer.

Le FR-A740-00126-EC utilise un refroidissement par air forcé pour maintenir des températures de fonctionnement optimales. L'onduleur dispose de diverses fonctions de protection, y compris la protection contre les surintensités, la protection contre les surtensions, la protection contre les sous-tensions et la protection contre la surchauffe.

Fonctionnalités :

L'onduleur utilise un contrôle avancé du vecteur de flux magnétique et un contrôle vectoriel sans capteur réel pour obtenir un contrôle précis du moteur. Le contrôle de fréquence variable permet au moteur de réguler sa vitesse efficacement. Le FR-A740-00126-EC dispose d'un panneau de commande convivial avec un écran LCD pour une surveillance et un réglage faciles des paramètres. Il dispose de bornes de communication RS-485 pour intégrer les systèmes de contrôle et les dispositifs externes.

L'onduleur prend en charge le freinage régénératif, améliorant l'efficacité énergétique pendant la décélération. Le filtre CEM intégré aide à réduire le bruit électromagnétique, assurant la conformité aux normes industrielles. Le réacteur CC optionnel réduit la distorsion harmonique, produisant une alimentation électrique plus propre.

Applications :

La conception et les caractéristiques de l'onduleur Mitsubishi en font une option viable pour un large éventail d'applications comme les ventilateurs et les pompes. Il contrôle efficacement la vitesse et le couple des pompes et des ventilateurs, améliorant les économies d'énergie et le contrôle des processus. Il fournit une régulation précise de la vitesse et une accélération/décélération en douceur pour les systèmes de convoyage et améliore les performances et l'efficacité énergétique des systèmes de chauffage, de ventilation et de climatisation (CVC).

Questions fréquemment posées :

Comment le Mitsubishi FR-A740-00126-EC peut-il être intégré dans les systèmes d'automatisation industrielle, et quelles options de communication offre-t-il ?

Le FR-A740-00126-EC est conçu pour une intégration transparente dans les systèmes d'automatisation industrielle via un port USB et Ethernet, Modbus et d'autres protocoles de réseau industriel.

Comment le Mitsubishi FR-A740-00126-EC améliore-t-il l'efficacité énergétique dans les applications industrielles ?

Le contrôle avancé du moteur, les fonctions automatiques d'économie d'énergie et la fonctionnalité de suppression des harmoniques améliorent la qualité de l'alimentation électrique et réduisent les pertes d'énergie.

Comment l'onduleur Mitsubishi FR-A740-00126-EC doit-il être installé ?

L'onduleur doit être monté verticalement sur un mur ou un panneau, en assurant des dégagements adéquats pour la ventilation et la dissipation de la chaleur. Il est recommandé d'éviter de placer l'onduleur près de sources de chaleur ou de la lumière directe du soleil.
