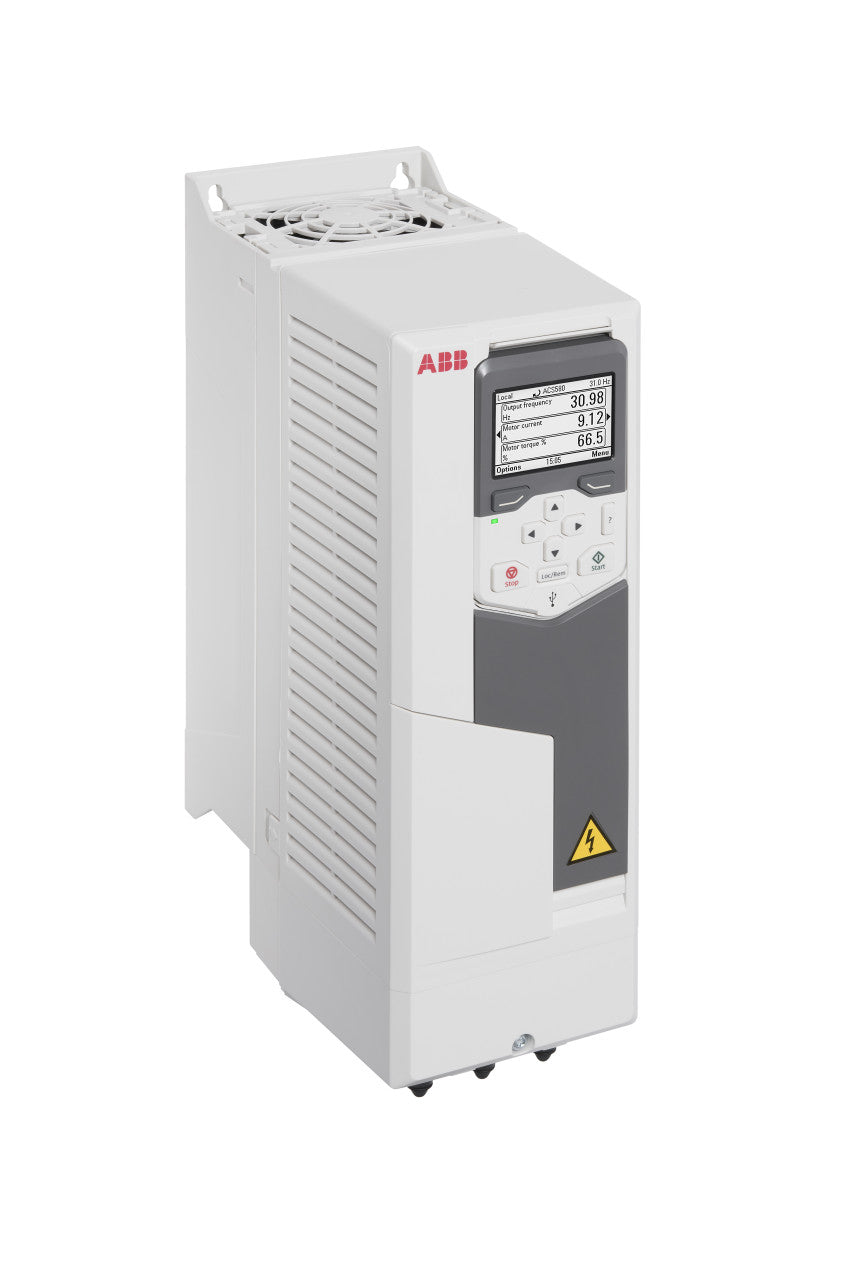

ABB ACS580-01-02A1-4

Le modèle ACS580-01-02A1-4 fabriqué par ABB est un VFD exceptionnel et fiable qui offre une immense polyvalence à ses utilisateurs. C'est un variateur de vitesse AC polyvalent qui se configure pour s'adapter à diverses applications de contrôle moteur et exigences de performance.

Généralement, un variateur de vitesse AC comme le 02A1-4 contrôle la vitesse d'un moteur AC triphasé en faisant varier la fréquence et la tension de l'alimentation fournie au moteur. Ce variateur convertit l'alimentation CA d'entrée en alimentation CC. Il la transforme ensuite en une alimentation CA de sortie à fréquence et tension variables.

Le VFD peut gérer une plage de puissance de 0,75 kW à 2,2 kW (1 à 3 chevaux). La plage de tension d'entrée de l'ACS580-01-02A1-4 est de 200 à 240 VAC, monophasé ou triphasé, 50/60 Hz. La plage de tension de sortie du variateur est de 0 à la tension d'entrée, avec une fréquence de sortie maximale de 500 Hz. Le variateur est livré dans un boîtier classé IP20, adapté à une utilisation en intérieur.

Le variateur peut fonctionner à des températures comprises entre -10°C et 50°C (14°F et 122°F). Amélioration : Ce variateur présente un design élégant mesurant 178 mm x 118 mm x 190 mm (7" x 4,6" x 7,5") et est léger avec 1,2 kg (2,6 lbs).

L'ACS580-01-02A1-4 est conçu pour fonctionner dans divers modes, tels que V/Hz, contrôle vectoriel sans capteur et contrôle vectoriel de flux, qui offrent différents niveaux de performance de contrôle moteur et de flexibilité d'application.

En mode V/Hz, le variateur ajuste la fréquence de sortie proportionnellement à la tension d'entrée pour maintenir un rapport tension/fréquence constant. Les applications qui ne nécessitent pas de contrôle moteur précis, telles que les pompes et les ventilateurs, utilisent couramment ce mode.

En mode de contrôle vectoriel sans capteur, le variateur ACS580-01-02A1-4 offre un contrôle plus précis de la vitesse et du couple pour les moteurs AC sans nécessiter de rétroaction d'un encodeur ou d'autres capteurs. Ce mode est utilisé pour les applications nécessitant un contrôle précis de la vitesse et du couple du moteur, telles que les convoyeurs et les mélangeurs.

En mode de contrôle vectoriel de flux, le variateur offre le plus haut niveau de contrôle moteur en utilisant la rétroaction d'un encodeur ou d'autres capteurs pour mesurer la position du moteur et ajuster la tension et la fréquence de sortie en conséquence. Ce mode est utilisé dans les applications haute performance, telles que la robotique et les machines CNC, où un contrôle précis de la vitesse et du couple du moteur est essentiel.

L'ACS580-01-02A1-4 doit être monté dans un environnement propre et sec, à l'abri d'une chaleur ou d'une humidité excessive. Utilisez le gabarit de montage fourni pour marquer l'emplacement des trous de montage. Percez les trous selon le gabarit, puis fixez le variateur à l'aide de fixations appropriées.

Connectez solidement tous les câbles et utilisez la jauge de fil appropriée pour chaque borne. Avant de mettre le variateur sous tension, assurez-vous que tous les câbles d'entrée et de sortie sont correctement connectés. Appliquez l'alimentation au variateur et vérifiez que les indicateurs LED du panneau avant s'allument. Si les LED ne clignotent pas, consultez le manuel pour les procédures de dépannage.

Le modèle ACS580-01-02A1-4 permet une configuration étendue des paramètres pour personnaliser le fonctionnement du variateur à votre application spécifique. Utilisez le clavier du panneau avant pour naviguer dans la configuration des paramètres et effectuer les modifications nécessaires.

Inspectez régulièrement le variateur pour détecter tout signe de dommage ou d'usure, y compris les câbles ou connexions desserrés, les fils ou composants endommagés, ou l'accumulation excessive de chaleur.

Ce variateur dispose de plusieurs fonctions de protection, notamment contre les surtensions, les sous-tensions, les courts-circuits et les surchauffes. ABB publie périodiquement des mises à jour du micrologiciel pour l'ACS580-01-02A1-4 afin d'améliorer les performances et d'ajouter de nouvelles fonctionnalités.
