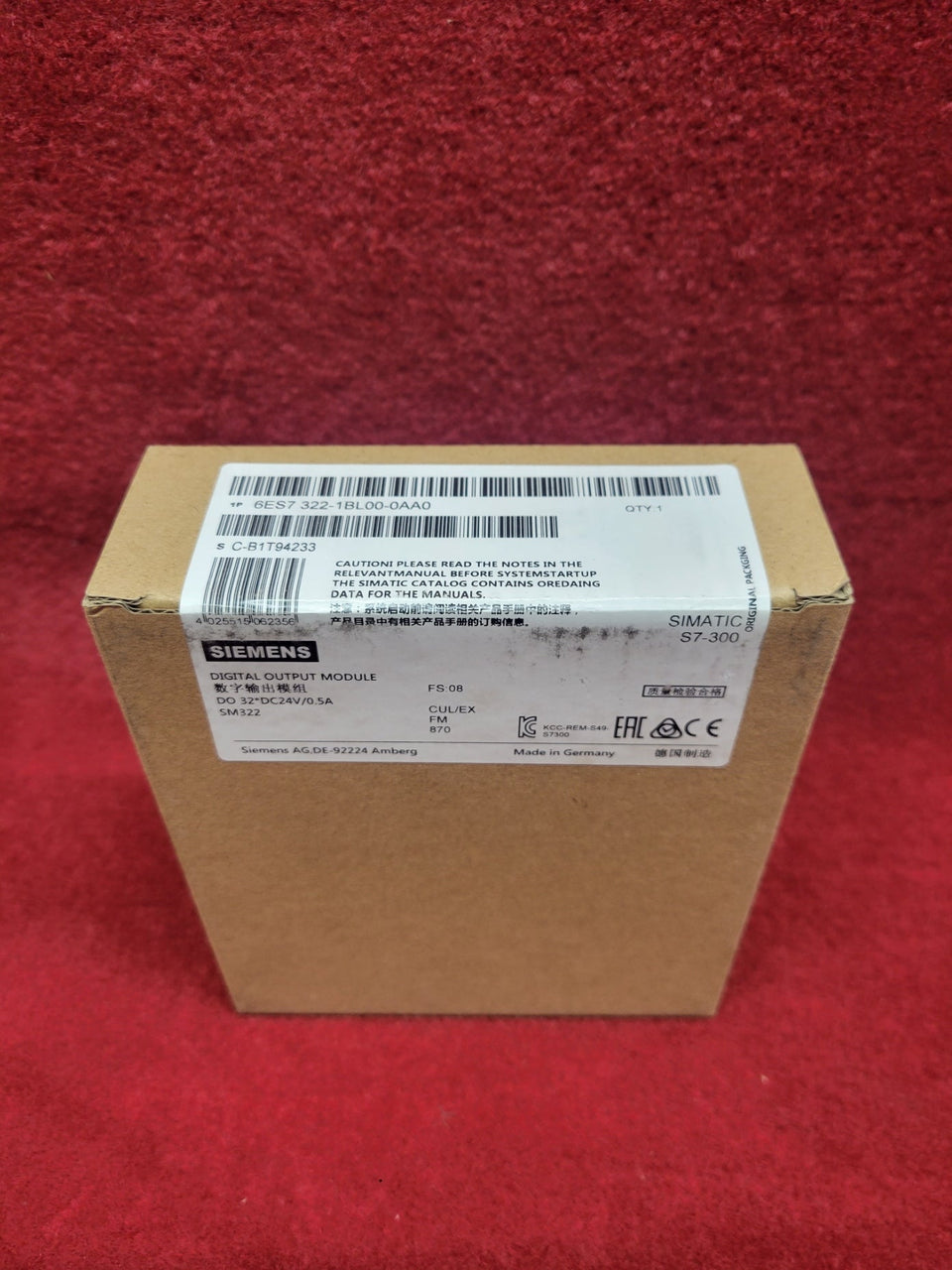

Siemens 6ES7322-1BL00-0AA0

Spécifications clés

• Type de produit: Module d'extension de sortie numérique

• Série: SIMATIC S7-300 SM 322

• Nombre de sorties: 32

• Tension de sortie: 24 V CC

• Courant de sortie nominal: 0,5 A par canal

• Isolation de sortie: Opto-isolée

Le Siemens 6ES7322-1BL00-0AA0 est un module d'extension de sortie numérique SIMATIC S7-300 SM 322 conçu pour la commutation fiable de charges CC dans les systèmes d'automatisation industrielle. Il fournit 32 sorties opto-isolées fonctionnant à 24 V CC, ce qui le rend adapté au contrôle de relais, de solénoïdes, de contacteurs et de dispositifs indicateurs.

Le module se connecte à l'aide d'un connecteur frontal à 40 broches et s'intègre directement dans les racks PLC SIMATIC S7-300. Il est couramment utilisé dans les systèmes de contrôle existants où une extension de sortie fiable ou le remplacement direct du matériel de sortie numérique existant est nécessaire.

FAQ

À quoi sert le Siemens 6ES7322-1BL00-0AA0 ?
Il est utilisé pour étendre la capacité de sortie numérique des systèmes PLC SIMATIC S7-300, fournissant des signaux 24 V CC aux appareils de terrain tels que les relais, les solénoïdes, les contacteurs et les voyants lumineux.

Combien de sorties ce module possède-t-il ?
Le module fournit 32 sorties numériques, chacune opto-isolée pour une meilleure immunité au bruit et une meilleure protection du système.

Quelle tension d'alimentation est requise ?
La tension de charge L+ est nominale à 24 V CC, avec une plage de fonctionnement admissible de 20,4 V à 28,8 V CC.

Quelles sont les limites de courant ?
Chaque sortie est nominale à 0,5 A. Le courant maximal est de 4 A par groupe de sorties et jusqu'à 16 A sur l'ensemble du module.

Ce produit est-il toujours disponible ?
Ce produit a été discontinué et n'est plus pris en charge par le fabricant. Il reste largement utilisé dans les systèmes SIMATIC S7-300 existants et est disponible pour le remplacement et la maintenance via l'inventaire existant.
