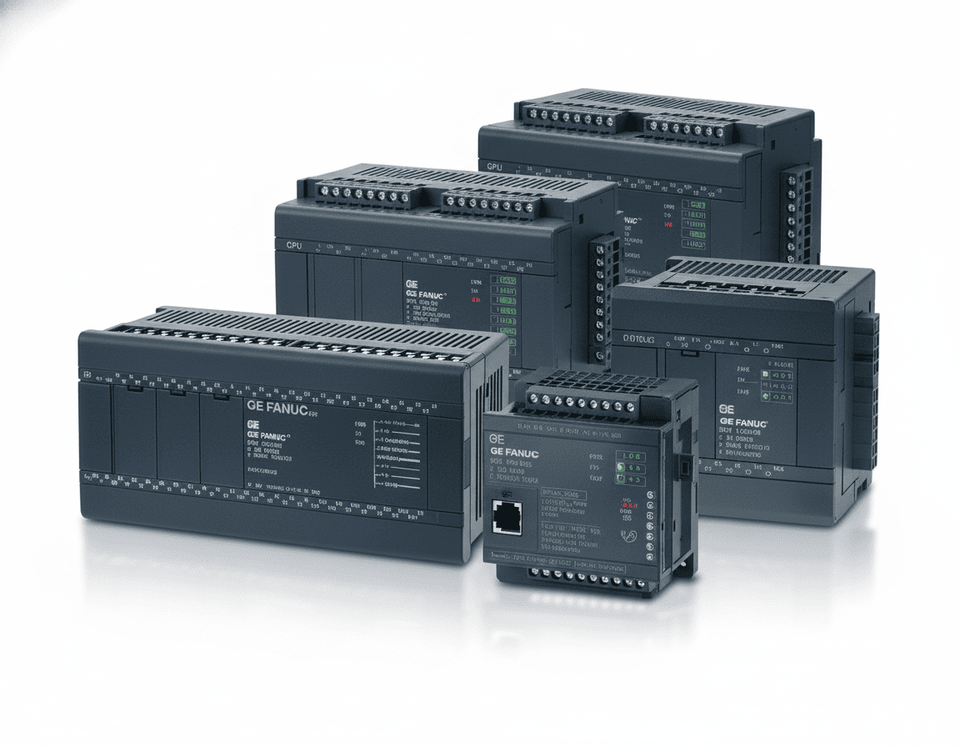

GE Fanuc IC694ALG232

El IC694ALG232 es un Módulo de Voltaje Analógico de Entrada de 16 Canales con Diagnóstico Avanzado diseñado por General Electric para el sistema PACSystems RX3i. Este módulo permite configuraciones de entrada versátiles, admitiendo 16 canales de entrada de terminación sencilla o 8 diferenciales, los cuales pueden configurarse para un rango de voltaje de 0 a 10 V (unipolar) o de -10 a +10 V (bipolar). Los límites de alarma alta y baja son configurables para cada rango, proporcionando sólidas capacidades de monitoreo. El IC694ALG232 es completamente configurable por software, eliminando la necesidad de puentes manuales, e incluye opciones para escalado y compensaciones por canal. Las características de detección de alarma abarcan condiciones de alta, baja, muy alta y muy baja, junto con la notificación de fallas del módulo y provisiones para contactos de falla de puntos de diagnóstico dentro del programa lógico. Este módulo admite la inserción y extracción en caliente, facilitando una operación flexible en entornos activos. Cuando se utiliza en un plano posterior universal RX3i, se requiere una fuente de alimentación externa aislada de +24 VCC, conectada a través del conector TB1 en el lado izquierdo del plano posterior; sin embargo, cuando se instala en un plano posterior de expansión, la energía necesaria se suministra internamente. El IC694ALG232 incluye un indicador LED MODULE OK para el monitoreo del estado en tiempo real, con varios patrones de parpadeo que comunican condiciones de estado específicas. Además, el LED Module P/S indica el estado de la fuente de alimentación de +5 VCC generada internamente. Las especificaciones técnicas incluyen una tasa de actualización de 5 ms para los 16 canales o 3 ms para 8 canales, una respuesta de filtro de entrada de 23 Hz para entradas largas y 38 Hz para entradas cortas, y un consumo de energía de 112 mA a +5 VCC y 110 mA a +24 VCC.
