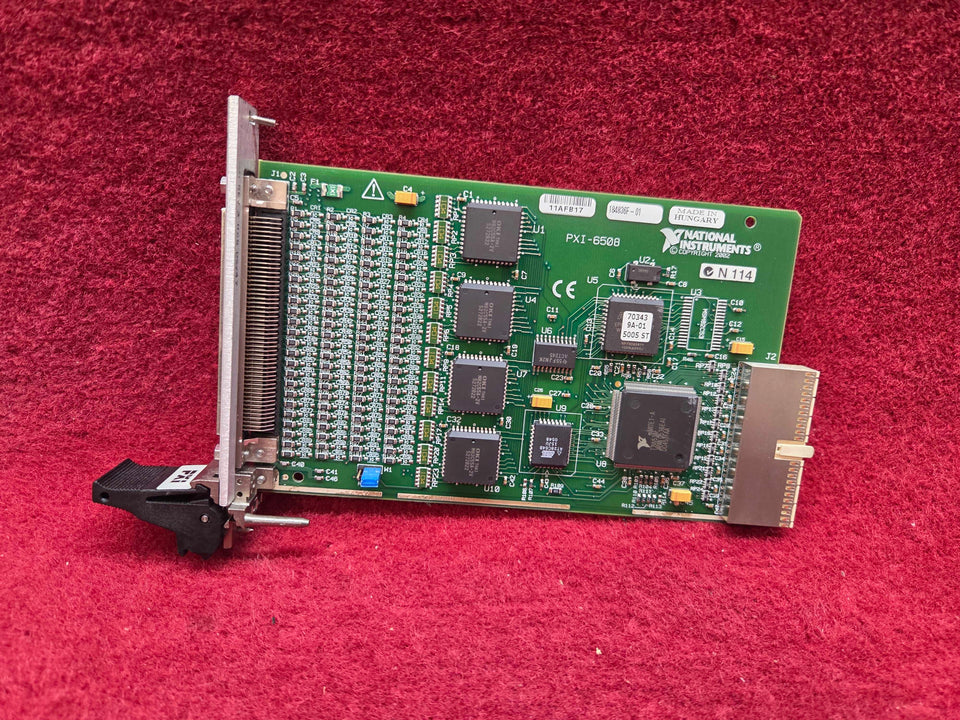

National Instruments PXI-6508

El National Instruments PXI-6508, número de pieza 777598-01, es un módulo de E/S digital de 96 canales de alto rendimiento diseñado para usarse en sistemas PXI y CompactPCI. Con señalización TTL/CMOS de 2.5 mA y 5V, el PXI-6508 utiliza cuatro interfaces periféricas programables (PPI) de 24 bits, cada una dividida en tres puertos de 8 bits para facilitar la adquisición versátil de datos. El módulo está equipado con un conector de E/S tipo D hembra de 100 pines y admite velocidades de transferencia de hasta 50 Kbytes/s cuando se usa junto con el software NI-DAQ. Este dispositivo es totalmente configurable por software, cumple con la especificación PXI (Rev. 1.0) y es capaz de operar en modos bidireccional y unidireccional. El PXI-6508 permite a los usuarios definir el estado de encendido de cada línea, conectándose a una resistencia pull-up de 100 kΩ, al tiempo que facilita opciones para resistencias pull-up integradas en aplicaciones que requieren tales características. Con un rango de voltaje de entrada digital de -0.3 V a 5.3 V y un rango de voltaje de salida de 0 V a 5 V, este módulo es muy adecuado para diversas tareas de automatización industrial. Funciona con el software de controlador NIDAQmx, lo que garantiza la compatibilidad con entornos de desarrollo como LabVIEW, LabWindows/CVI y Measurement Studio. Las dimensiones físicas del PXI-6508 son 6.9 x 4.2 pulgadas y pesa 5.2 onzas. Diseñado para funcionar eficazmente dentro de un rango de temperatura de funcionamiento de 0 a 55 °C y un rango de almacenamiento de -20 a 70 °C, este módulo es una opción fiable para aplicaciones exigentes.
