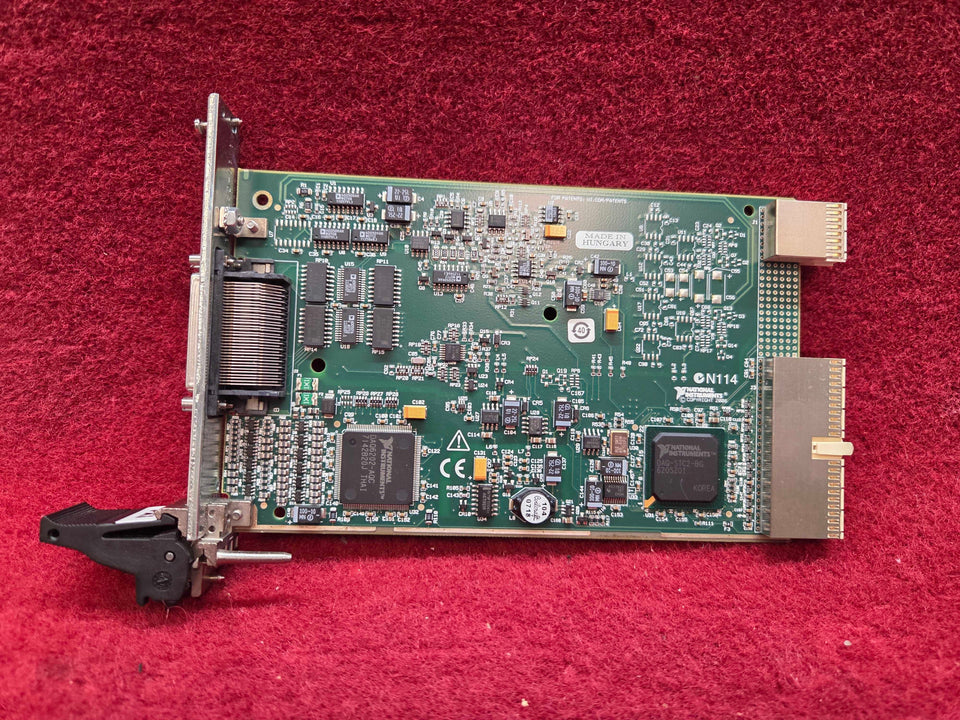

National Instruments PXI-6224

El módulo de E/S multifunción PXI-6224 de National Instruments, designado con el número de pieza 779114-01, es un componente clave de la línea de productos de la serie M. Este módulo integra características avanzadas, incluidas las arquitecturas DAQ-STC2 y DAQ-6202, que proporcionan una funcionalidad robusta para una variedad de aplicaciones industriales. Opera con una interfaz PXI e incluye un bucle de enganche de fase (PLL) para una sincronización de reloj precisa, ofreciendo señales de entrada/salida digitales estáticas y salidas digitales de accionamiento de alta corriente de 5 V reales. El PXI-6224 admite la adquisición y generación de formas de onda digitales, múltiples modos de disparo y temporización flexible para el muestreo y la conversión de entrada analógica (AI) y salida analógica (AO).

El módulo cuenta con 16 canales de entrada analógica diferenciales o 32 de terminación simple, dos contadores/temporizadores de propósito general y un canal generador de frecuencia, con una resolución de 16 bits y una frecuencia de muestreo máxima de 250 kS/s. Su rendimiento se mejora mediante un sofisticado acondicionamiento de señal frontal, utilizando un portador SCC blindado que puede alojar hasta 20 módulos SCC de canal simple o doble, lo que permite la selección individual de la tecnología de medición para cada canal, capaz de alcanzar frecuencias de muestreo de hasta 1,25 MHz.

La precisión y la estabilidad son primordiales; por lo tanto, el PXI-6224 incorpora un circuito de calibración diseñado para corregir errores de ganancia y compensación y garantizar mediciones precisas incluso con fluctuaciones de tiempo y temperatura. Operando con el software controlador NI-DAQmx, el módulo es totalmente compatible con entornos de desarrollo de aplicaciones como LabVIEW y LabWindows/CVI. La unidad es compacta, pesa 5.9 oz, y tiene un tiempo de calentamiento recomendado de 15 minutos, con una recalibración externa anual sugerida para un rendimiento óptimo. Está diseñado para operar dentro de un rango de temperatura de 0 ºC a 55 ºC y puede almacenarse entre -20 ºC y 70 ºC. El PXI-6224 se encuentra actualmente en estado maduro pero sigue disponible para compra y reparaciones a través de Apex Waves. Un manual de usuario y la documentación de mantenimiento están fácilmente accesibles para descargar. Para obtener información sobre precios, comuníquese con un representante de ventas.
