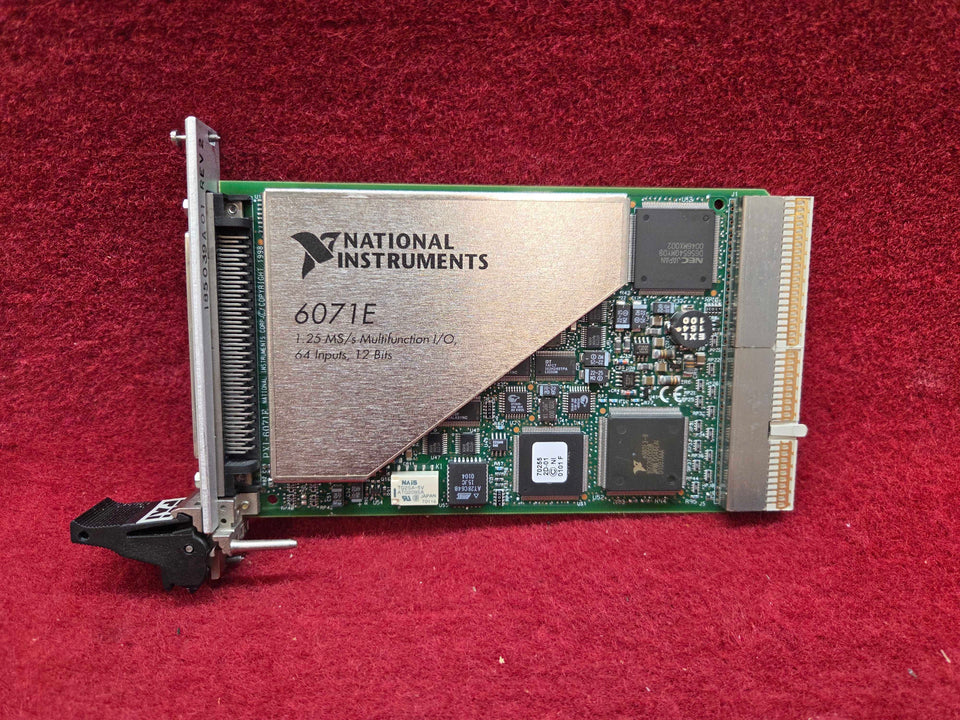

National Instruments PXI-6071E

El National Instruments PXI-6071E es un módulo de adquisición de datos (DAQ) multifunción de alto rendimiento diseñado para la plataforma PXI (Número de pieza: 777676-01). Este módulo cuenta con 64 canales de entrada analógica de terminación simple o 32 diferenciales, lo que proporciona una resolución de entrada de 12 bits con una velocidad de muestreo máxima de 1,25 MS por segundo. Incluye dos canales de salida analógica, también con resolución de 12 bits, y ocho canales de E/S digital que son compatibles con niveles lógicos TTL de 5 V. El búfer FIFO integrado tiene un tamaño de 512 muestras, complementado por tres canales de acceso directo a memoria (DMA) para mejorar el rendimiento de los datos.

El PXI-6071E está equipado con ocho líneas de entrada de función programables (PFI) para el enrutamiento de señales digitales y de temporización controladas por software, así como una función de bus de disparo RTSI o PXI que permite el funcionamiento sincronizado entre múltiples dispositivos. El módulo admite varios modos de entrada, incluido el funcionamiento de terminación simple referenciada (RSE), lo que lo hace adecuado para aplicaciones con fuentes de señal flotantes. Además, integra un sensor de temperatura integrado para monitorear las condiciones operativas y evitar el sobrecalentamiento.

Con el motor de controlador Elite, el PXI-6071E logra un alto rendimiento y admite entradas de un solo punto temporizadas por software a velocidades de hasta 50 kHz. El software NI-DAQ incluido facilita el escalado de datos para mediciones de voltaje en unidades específicas de la aplicación mediante canales virtuales Measurement Ready, y ofrece una integración perfecta con LabVIEW, LabWindows/CVI o Measurement Studio a través de la generación automática de código mediante el Asistente DAQ. El módulo tiene un tamaño físico de 6.3 x 3.9 pulgadas y pesa 4.1 onzas. Si bien National Instruments ha anunciado el estado de fin de vida útil para el PXI-6071E, sigue estando disponible para su compra y reparación a través de Apex Waves.
