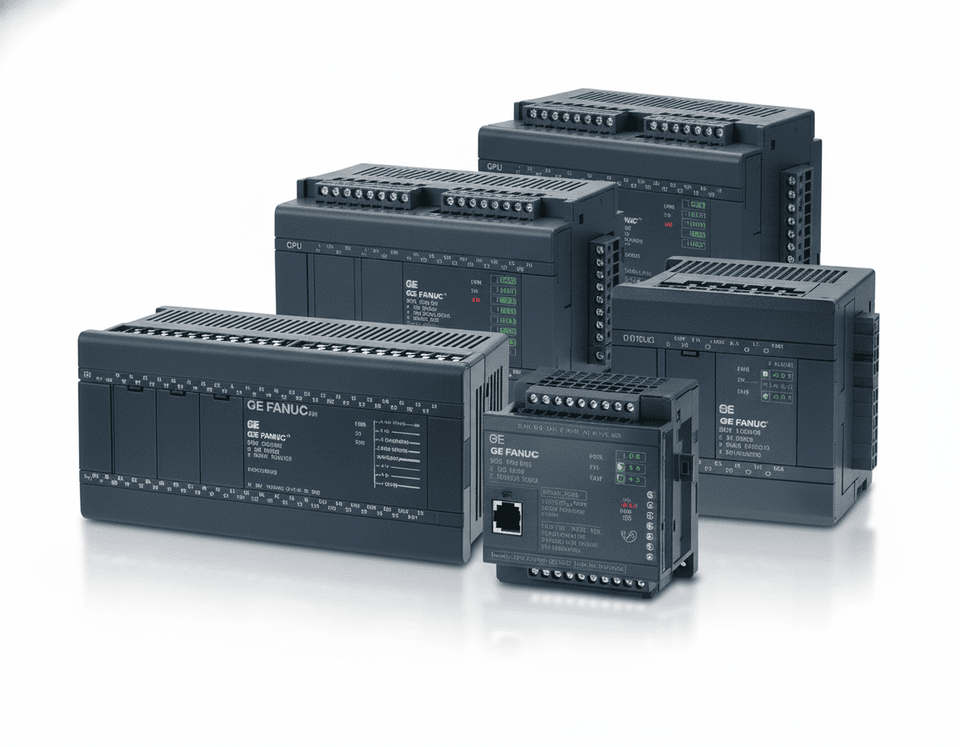

GE Fanuc IC693MDL931

El IC693MDL931 es un módulo de salida de relé aislado diseñado para el controlador lógico programable GE Fanuc Series 90-30. Ofrece versatilidad con una tensión nominal de 24 voltios CC y 120/240 voltios CA a una frecuencia de 50/60 Hz. Este módulo proporciona ocho salidas de relé aisladas, cada una con una capacidad máxima de conmutación de 8 amperios para cargas resistivas y un máximo de 20 amperios por módulo en cumplimiento con las normas UL. La configuración incluye cuatro circuitos normalmente cerrados y cuatro circuitos de relé Form C, lo que permite un control eficiente de varias cargas de salida al tiempo que garantiza la independencia entre los circuitos a través del aislamiento y terminales de salida de alimentación comunes separados.

Este módulo es particularmente adecuado para aplicaciones de alta disponibilidad, como arrancadores de motor, solenoides e indicadores. Es importante tener en cuenta que para operar los dispositivos de campo conectados se necesita alimentación de CA o CC suministrada por el usuario. Cuando se utiliza una fuente de alimentación de CC, como la IC695PSD040 o la PSD140, se aconsejan precauciones especiales, ya que las caídas de tensión pueden provocar caídas de relé. También debe enfatizarse que el IC693MDL931 no contiene fusibles internos, sino que se basa en indicadores LED situados en la parte superior del módulo para indicar el estado de ENCENDIDO/APAGADO de cada punto. Cada uno de los ocho LED de estado de salida está dispuesto en dos filas horizontales para una visibilidad clara.

Además, se proporciona un inserto para la puerta con bisagras, que presenta información de cableado de circuito en el interior y un espacio para la identificación del circuito en el exterior, que está codificado por colores en rojo para significar un módulo de alto voltaje. El IC693MDL931 se puede integrar en cualquier ranura de E/S de una placa base de 5 o 10 ranuras, como los sistemas RX3i o PLC de la Serie 90-30. Es esencial observar que este módulo no es compatible con operaciones de intercambio en caliente; insertarlo o retirarlo mientras está encendido puede resultar en daños al módulo o a otros componentes. Las especificaciones técnicas incluyen opciones de tensión nominal de 24 voltios CC o 120/240 voltios CA, ocho salidas aisladas, una frecuencia de 50/60 Hz y la capacidad de manejar corrientes de salida de hasta 8 amperios por circuito.
