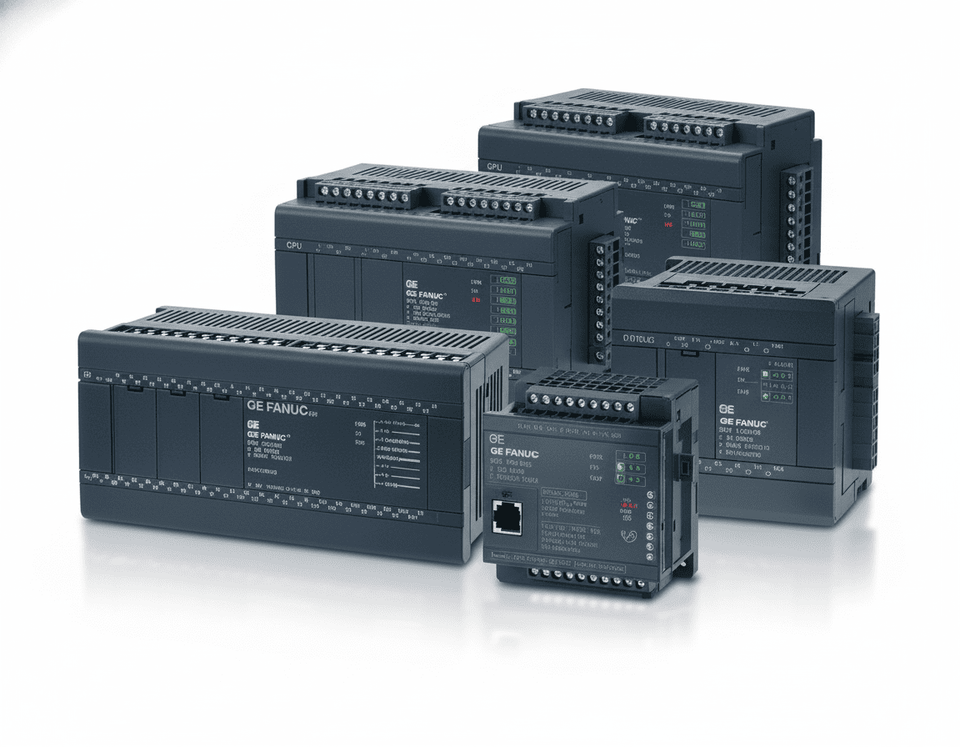

GE Fanuc IC693MDL752

El IC693MDL752 es un módulo de salida de lógica negativa de CC (TTL) de 5/24 voltios específicamente diseñado para los sistemas de controlador lógico programable (PLC) de la serie 90-30 de GE Fanuc. Este módulo cuenta con 32 puntos de salida de lógica negativa (tipo de hundimiento) organizados en cuatro grupos distintos etiquetados de la A a la D, con cada grupo que contiene ocho salidas y un común dedicado. Puede instalarse en cualquier placa base PLC compatible que admita ranuras de E/S de 5 o 10. Cada grupo común está equipado con conectores de E/S de usuario que cuentan con dos pines capaces de manejar una corriente máxima de 3 amperios; se aconseja conectar ambos pines, particularmente para aplicaciones que requieren entre 3 y 4 amperios.

El IC693MDL752 opera en dos modos distintos: modos de lógica transistor-transistor (TTL) y 12/24V. En el modo TTL, las salidas pueden manejar cargas de usuario de hasta +5 VDC, mientras que en el modo 12/24V, el módulo admite cargas que van de +12 a -24 VDC. Cada punto de salida puede hundir una corriente máxima de 25 mA en modo TTL y hasta 0.5 A en modo 12/24V, lo que permite que grupos específicos (A a D) atiendan a diferentes requisitos de carga. El Grupo A es adecuado para tareas TTL, el Grupo B para cargas de 12 VCC y los Grupos C y D para cargas de 24 VCC. Al combinar modos o utilizar cargas inductivas, se debe prestar atención al ruido eléctrico potencial.

Los dispositivos de carga se conectan al módulo a través de dos conectores macho de 24 pines ubicados en la parte frontal; el conector derecho se interconecta con los grupos A y B, mientras que el izquierdo se conecta a los grupos C y D. El módulo incorpora optoacopladores para el aislamiento del backplane entre el lado de campo y el lado lógico, asegurando la integridad operativa. Además, cada punto de salida cuenta con un indicador de estado LED para mostrar las condiciones activa (ENCENDIDO) o inactiva (APAGADO). Aunque no hay diagnósticos de fallas especiales, cada salida incorpora una resistencia de pull-up interna para mantener altos niveles lógicos para operaciones TTL cuando el transistor de efecto de campo (FET) está apagado. La energía a las cargas del usuario debe suministrarse de forma independiente cuando la CPU se detiene, ya que el módulo utiliza una potencia de usuario mínima para accionar las salidas. El IC693MDL752 garantiza un funcionamiento fiable en entornos de automatización industrial, cumpliendo con los requisitos de aplicaciones de control versátiles.
