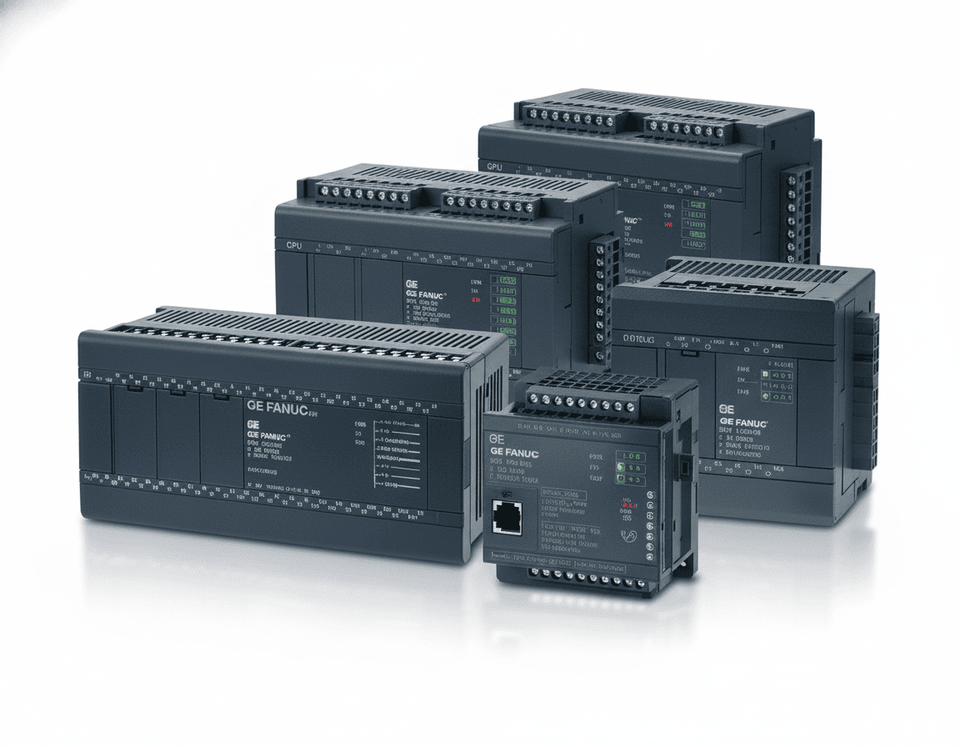

GE Fanuc IC693APU305

Número de pieza: IC693APU305

El IC693APU305 es un módulo de procesador de entrada/salida avanzado dentro de la serie 90-30 de PLC de GE Fanuc, diseñado específicamente para aplicaciones de control de alto rendimiento como medición de velocidad, control de procesos de respuesta rápida, manejo de materiales, marcado y empaquetado. Este módulo cuenta con capacidades de procesamiento directo, lo que le permite detectar entradas, procesar información y controlar salidas sin depender de la comunicación con la CPU. Se interconecta con la CPU a través de 32 entradas discretas (%I), 32 salidas discretas (%Q), 15 palabras de entradas analógicas (%AI) y 6 palabras de salidas analógicas (%AQ), estas últimas utilizadas por el programa de la CPU para definir valores de temporizador y gestionar parámetros de control.

La configuración del IC693APU305 se simplifica mediante el uso de un programador portátil de la Serie 90-30, Logic Master 90-30 o el software VersaPro, con configuraciones predeterminadas que permiten una amplia aplicabilidad en varias aplicaciones. El módulo elimina la necesidad de puentes y interruptores DIP, asegurando la simplicidad en la implementación. El estado del operador se indica visualmente mediante seis LED verdes ubicados en la parte superior del módulo, que reflejan el estado operativo, el estado de la salida de hardware y los parámetros de configuración.

El módulo consta de 12 puntos de entradas de lógica positiva, que admiten voltajes de entrada de 5 VCC o de 10 a 30 VCC, y cuenta con 8 salidas de lógica positiva: 4 con una clasificación de 1 Amperio y 4 salidas configurables a 0,5 Amperios. Para proporcionar protección contra daños, todas las salidas están protegidas por un fusible reemplazable. Un procesador dedicado permite un tiempo de actualización de E/S de 500 µs, y una placa de terminales facilita las conexiones de cableado de campo.

Los diagnósticos son parte integral del módulo, con verificaciones internas y 32 comparadores de rango que devuelven datos de salida a través de %I y %AI. El diseño incluye 4 registros de datos estroboscópicos que miden la duración o el espaciado del pulso de entrada en milisegundos. Las salidas se emplean típicamente para accionar indicadores, relés, solenoides y dispositivos similares. La energía para el circuito interno del módulo se obtiene del bus de 5 VCC en la placa base, mientras que los dispositivos de entrada y salida deben ser alimentados por una fuente externa suministrada por el usuario o la salida aislada de +24 VCC de la fuente de la serie 90. Todos los parámetros de configuración se descargan del PLC al procesador de E/S después de diagnósticos internos exitosos, con el LED CONFIG OK señalando la preparación. Un temporizador de vigilancia monitorea activamente el funcionamiento del procesador, deshabilitando todas las salidas y apagando el LED MODULE OK al detectar cualquier problema.
